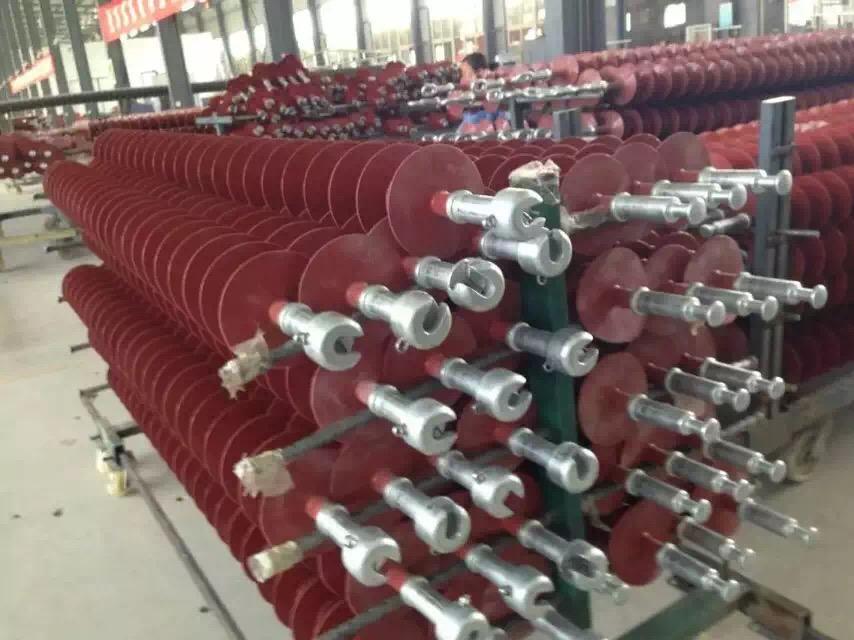

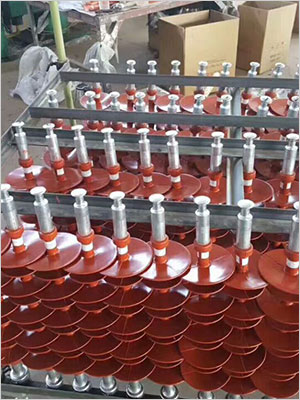

复合绝缘子材料及特点
复合绝缘子的伞盘是由硅橡胶为基体的高分子聚合物制成,具有良好的合水性,水在伞盘表面呈水珠状,不会形成放电通路。另外,复合绝缘子伞盘还具有优良的耐电腐蚀性和良好的抗氧、抗臭氧及抗老化性能。
复合绝缘子的芯棒采用环氧玻璃纤维棒制成,具有很高的抗张强度,约为普通钢的1.5~2倍,为高强度瓷的3~5倍。芯棒又具有良好的绝缘性能和良好的减振性、抗蠕变性及抗疲劳断裂性能。
复合绝缘子的优缺点
a 它具有以下优点
(1) 机械性能优越:由于心棒由环氧玻璃纤维制成,其扩张强度为普通钢的1.5倍,是高强瓷的3~4倍,轴向拉力特别强,并具有较强的吸振能力,抗震阻尼性能很高,为瓷绝缘子的1/7~1/10。
(2) 复合绝缘子串抗污闪性能好:复合绝缘子具有憎水性,下雨时在复合绝缘子的伞形波纹表面不会沾湿形成水膜,而是呈水珠状滴落,不易构成导电通道,其污闪电压较高,为同电压等级瓷绝缘子的3倍。
(3) 耐电蚀性优异:绝缘子表面漏电闪络形成不可逆性劣变起痕现象,一般标准为不低于4.5级(即4.5kV),而复合绝缘子为6~7级。
(4) 抗老化性能好:经十年实践检测表明,复合绝缘子除颜色略有变深并介电常数和介质损失角稍有增加外,对表面不沾湿性及耐电蚀起痕性均无变化,说明抗老化性能良好。
(5) 结构稳定性好:一般瓷悬式绝缘子是内胶装配结构,由于电化腐蚀,运行中会产生低零值绝缘电阻,而复合绝缘子为外胶装配结构,其内心为实心棒绝缘材料,不存在劣化合击穿,不会出现零值绝缘子。
(6) 线路运行效率高:由于复合绝缘子的风雨自洁性好,又不产生零值绝缘子,故清扫检查工作可改为每4~5年一次,从而缩短检修、停电时间。
(7) 重量轻:含成绝缘子自身重量轻在运输、施工作业中,可大大减轻工作人员的劳动强度。
b 存在一些缺点
(1) 复合绝缘子价格高。
(2) 复合绝缘子承受的径向(垂直于中心线)应力很小,因此,使用于耐张杆的高压绝缘子严禁踩踏,或任何形式的径向荷重,否则将导致折断。
(3) 复合绝缘子在施工或平时运行时严禁硬物跌落、碰擦,因其伞部为硅橡胶,质地比较柔嫩,极易损伤而破坏密封性,导致绝缘性能下降。
复合绝缘子技术参数表(产品可以根据客户要求加工订做,如需均压环订货时请注明。)
产品型号 |
额 定 电 压 kV |
额定 机械 拉伸 负荷 kN |
连 接 结 构 标 记 |
结构高度 H mm |
*小 电弧距离 H mm |
*小公称 爬电距离 L mm |
雷电全波 冲击耐受 电压 kV (峰值) 不小于 |
工频一 分钟湿 耐受电 压 kV 不小于 |
重 量 kg |
FXBW4–10/100 | 10 | 100 | 16 | 380±10 | 210(200) | 573(400) | 165 | 50 | 2.2 |
FXBW4–35/70 | 35 | 70 | 16 | 650±10 | 478(450) | 1348(1015) | 230 | 95 | 3.4 |
FXBW4–35/100 | 35 | 100 | 16 | 650±10 | 478(450) | 1348(1015) | 230 | 95 | 3.4 |
FXBW4–35/100* | 35 | 100 | 16 | 650±15 | 508(450) | 1560(1015) | 230 | 95 | 3.8 |
FXBW4–66/70 | 66 | 70 | 16 | 940±15 | 770(700) | 2217(1900) | 410 | 185 | 4.7 |
FXBW4–66/100 | 66 | 100 | 16 | 940±15 | 770(700) | 2217(1900) | 410 | 185 | 4.7 |
FXBW4–66/100* | 66 | 100 | 16 | 1020±15 | 830(700) | 2600(1900) | 410 | 185 | 5.1 |
FXBW4–110/70 | 110 | 70 | 16 | 1240±15 | 1065(1000) | 3200(3150) | 550 | 230 | 6.1 |
FXBW4–110/100 | 110 | 100 | 16 | 1240±15 | 1065(1000) | 3200(3150) | 550 | 230 | 6.1 |
FXBW4–110/100* | 110 | 100 | 16 | 1240±15 | 1100(1000) | 3400(3150) | 550 | 230 | 6.5 |
FXBW4-110/120 | 110 | 120 | 16 | 1240±15 | 1065(1000) | 3200(3150) | 550 | 230 | - |
FXBW4-110/160 | 110 | 160 | 16 | 1240±15 | 1065(1000) | 3200(3150) | 550 | 230 | - |
FXBW4-220/100 | 220 | 100 | 16 | 2240±30 | 1900 | 6300(6500) | 1000 | 395 | - |
FXBW4-220/120 | 220 | 120 | 16 | 2240±30 | 1900 | 6300(6500) | 1000 | 395 | - |
FXBW4-220/160 | 220 | 160 | 20 | 2240±30 | 1900 | 6300(6500) | 1000 | 395 | - |
FXBW4-220/180 | 220 | 180 | 20 | 2240±30 | 1900 | 6300(6500) | 1000 | 395 | - |
FXBW4-330/100/120 | 330 | 100/120 | 16 | 2930±40 | 2800(2600) | 10000(9075) | 1425 | 630 | - |
FXBW4-330/160/180 | 330 | 160/180 | 20 | 2930±40 | 2800(2600) | 10000(9075) | 1425 | 630 | - |
FXBW4-500/100/120 | 500 | 100/120 | 16 | 4450(5440) | 4000(4900) | 11000(18000) | 2250(2550) | 760(1000) | - |
FXBW4-500/160/180 | 500 | 160/180 | 20 | 4450(5440) | 4000(4900) | 11000(18000) | 2250(2550) | 760(1000) | - |
FXBW4-500/210/240 | 500 | 210/240 | 20 | 4450(5440) | 4000(4900) | 11000(18000) | 2250(2550) | 760(1000) | - |
