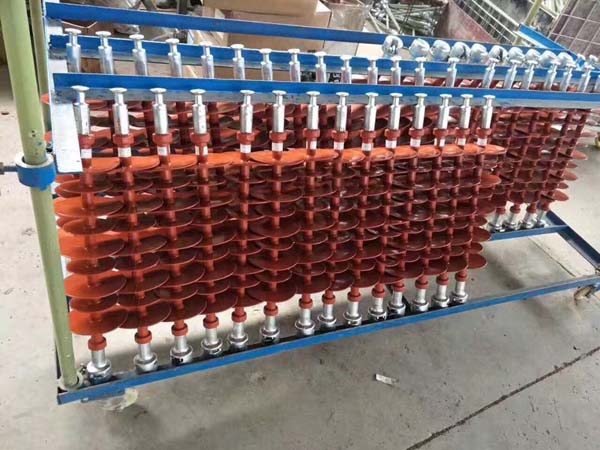

复合悬式绝缘子根本介绍

复合悬式绝缘子由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成。其硅橡胶伞裙选用整体注压工艺，然后处理了影响复合绝缘子牢靠性的关键问题界面电气击穿。玻璃引拔棒与金具的联接选用先进的压接工艺，配有全自动声波探伤检测系统，强度高，外型漂亮，体积小，重量轻，金具镀锌可防锈蚀，可与瓷绝缘子交换运用，本产品结构牢靠，不损害芯棒，能充分发挥其机械强度。

复合悬式绝缘子电气功能优越，机械强度高，内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍，是高强度瓷资料的8~10倍，有效提高了安全运转的牢靠性。

复合悬式绝缘子耐污功能好，抗污功能好，抗污闪强力强，其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫，能在重污秽的去安全运转。

复合悬式绝缘子体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧，便于运送和装置。

复合悬式绝缘子硅橡胶伞裙具有杰出憎水功能，其整体结构确保了内绝缘不受潮，不需进行预防性绝缘监测试验，不需清扫，减少了日常保护工作量。

复合悬式绝缘子密封功能好，耐电蚀能力强，伞裙资料耐漏电起痕达TMA4.5级水平，具有杰出的耐老化、耐腐蚀、耐低温功能，可适用于-40℃~-50℃区域。

复合悬式绝缘子具有很强的抗冲击性和防震功能，其杰出的防脆性和抗蠕变性，不易破碎、抗曲折、抗扭强度高，可接受内部压强，防爆力强，可与瓷、玻璃绝缘子交换效果。

由于复合绝缘子的外表多具有憎水性，其外表走漏情况与瓷绝缘子彻底不同。在动力部动力办(1993)45号文《关于颁布电力系统电瓷防污有关规定的告诉》中，暂定复合绝缘子单位走漏距离(爬电比距)可按瓷绝缘的75%设计。

2、复合绝缘子结构

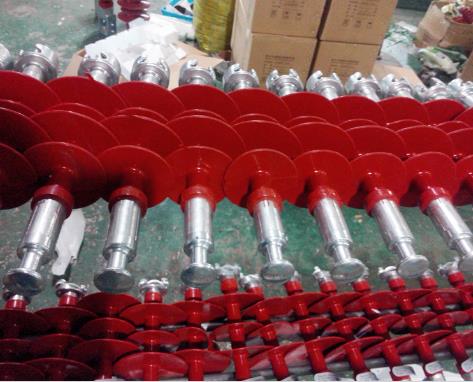

复合绝缘子是由伞盘、芯棒及金属端头三部分组成，对电压等级为11OkV及以上线路运用的复合绝缘子，为改进其电压分布，在复合绝缘子两头(或一端)安装有均压环。

3.技术参数表（产品可以根据客户要求加工订做，如需均压环订货时请注明。）
