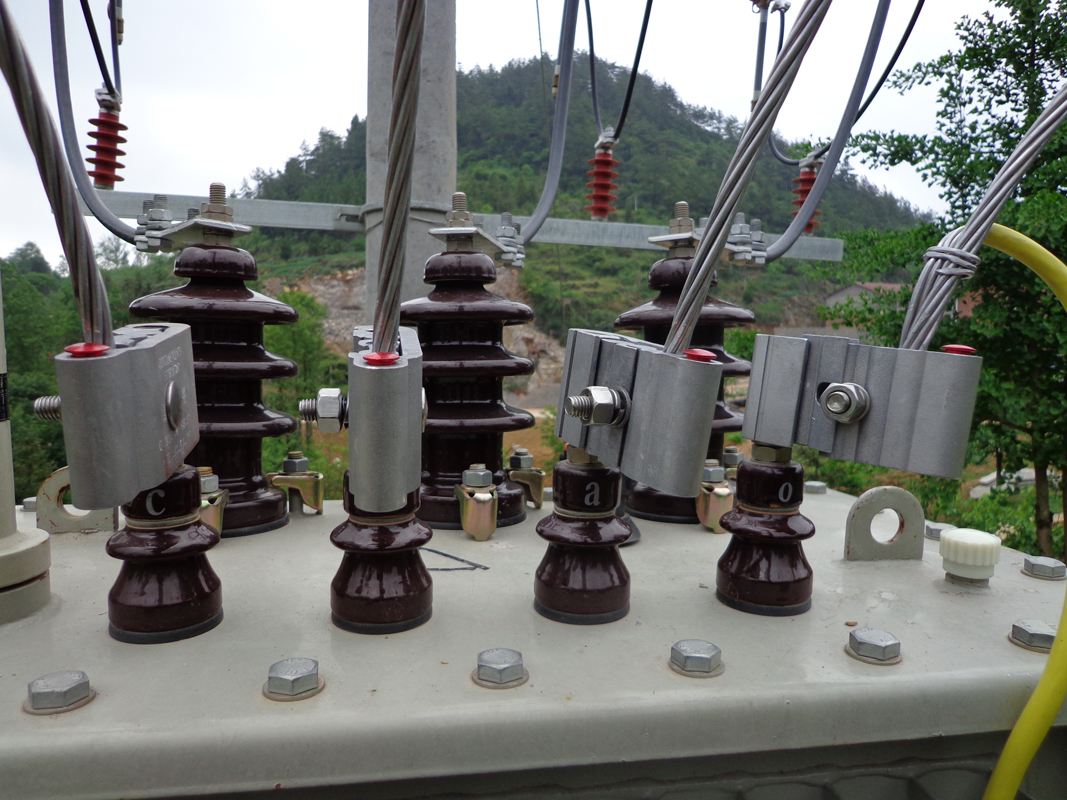

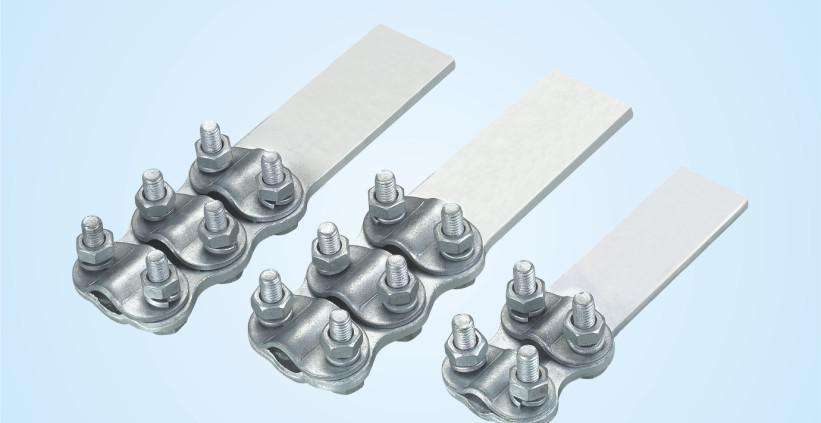

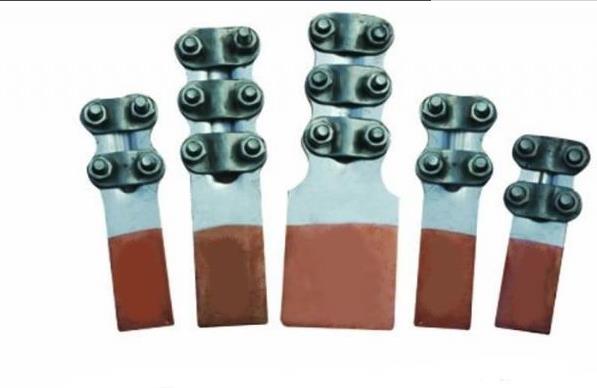

设备线夹用于母线引下线与电气设备(如变压器、断路器、互感器、隔离开关、穿墙套管等)的出线端子连接。电力设计中选电力设备线夹*常见的有两种情况。电力设计中选电力设备线夹*常见的有两种情况。

　　1 ，当采用LGJ、LJ导线时线路耐张线夹的选取

　　当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。

　　在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。

　　另外由于耐张线夹是夹在导线的外径上，在施工中要求在LGJ或LJ导线的外层包上铝包带，防止压接时损坏导线。

　　2 ，当采用绝缘导线时线路耐张线夹的选取

　　在人口密集，树木繁多，多污染的地区，越来越多的采用绝缘导线去代替裸导线。它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。当采用绝缘导线时，需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。若此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。

　　另外，在安装耐张线夹时要均匀拧紧螺丝，要求在安装后的导线与金属原接触面处，不出现导线应力增大现象，以防止微风震动或其它导线振荡情况下引起导线损坏并保证耐张线夹对导线的握力不小于导线拉断力的95%。
