35kv复合支柱绝缘子选型

日期:2018-12-12

点击:






  变电站所使用的支柱绝缘子作为导电体和接地体之间的绝缘和机械固定连接,如母线或隔离开关的支柱绝缘子等,分为陶瓷支柱绝缘子和复合支柱绝缘子两种材质。陶瓷支柱绝缘子它由实心瓷柱和上、下金属附件通过水泥胶装组成。复合支柱绝缘子由玻璃纤维环氧树脂引拔棒,硅橡胶伞裙,金具三部分组成。

  支柱绝缘子会承受弯矩和扭矩作用,为了提高机械强度,有时也采用几组支柱绝缘子井联的方式。近年来我国研制出硅橡胶材料的支柱绝缘子。耐污闪能力又比瓷材料高得多,因此该绝缘子的电气性能和机械性能都比电瓷电站支柱绝缘子好,具有广泛的发展前景。

  复合支柱绝缘子复合支柱绝缘子适用于污秽地区,高机械拉伸负荷,大跨距和紧凑型线路。能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。 本品采用整体棒型设计,结构紧凑,质量高、重量是同等级瓷和玻璃绝缘子的1/10,运输安装极为方便。

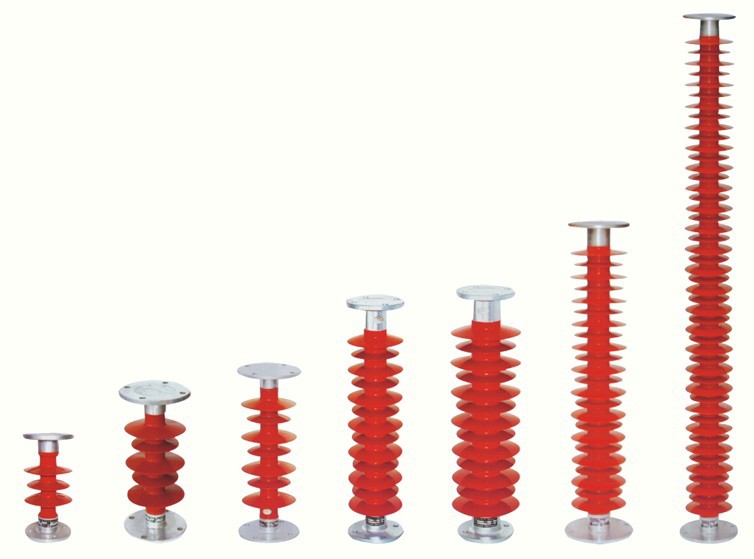

  复合支柱绝缘子型号选型:FZSW系列型号有FZSW-10/4、FZSW-24/8、FZSW-35/6、FZSW-66/6、FZSW-66/8、FZSW-110/10、FZSW-220/10。采用了特种钢材制造的金具,端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘子关键的“界面电气击穿”问题。金具与芯棒的联接采用国际上先进的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。

                                                35kv复合支柱绝缘子技术参数表

产品型号 额定
电压
额定机
械负荷
结构
高度
绝缘
距离
最小公称
爬电距离
雷电冲击耐
受电压峰值
工频耐受
电压有效值
爬电
比距
安装孔
中心距离
FZS-10/4 10 4 230 130 300 75 45 30 76
FZS-20/6 20 6 350 250 650 180 75 32 76
FZSW-35/5 35 6 450 350 930 230 95 26 76/140
FZSW-35/5 35 6 450 350 1000 230 95 28 76/140
FZSW-66/8 66 8 770 640 1900 410 185 29 140
FZSW-110/10 110 10 1220 1060 3300 500 230 30 140/225
FZSW-220/10 220 10 2440 2100 6300 500 230 30 140/225


     更多信息请访问:复合绝缘子 http://www.thdlqc.com 转载请注明,谢谢
