绝缘子|复合绝缘子left图
35kv复合支柱绝缘子参数

日期:2018-12-12

点击:




       35kv

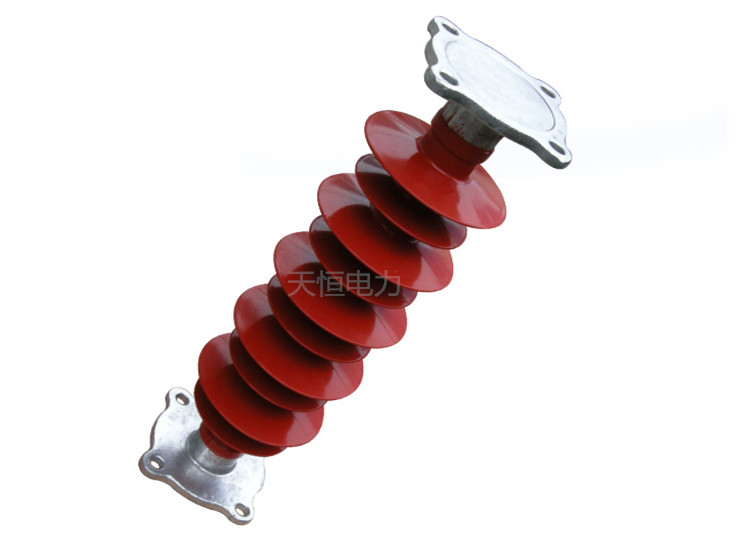

复合支柱绝缘子由玻璃纤维环氧树脂引拔棒,硅橡胶伞裙,金具三部分组成。支柱复合绝缘子不同类型有不同的作用,结构高度和爬电距离也各不相同,支柱复合绝缘子主要用于变电站,具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、防震和防脆断性能好,重量轻、安装维护方便,其上下端部的安装尺寸与相应的瓷支柱绝缘子的安装尺寸相同,可以互换使用。

  早年间绝缘子多用于电线杆,随着科技的发展,慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。绝缘子在架空输电线路中起着两个基本作用,即支撑导线和防止电流回地,这两个作用必须得到保证,绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效,否则绝缘子就不会产生重大的作用,就会损害整条线路的使用和运行寿命。

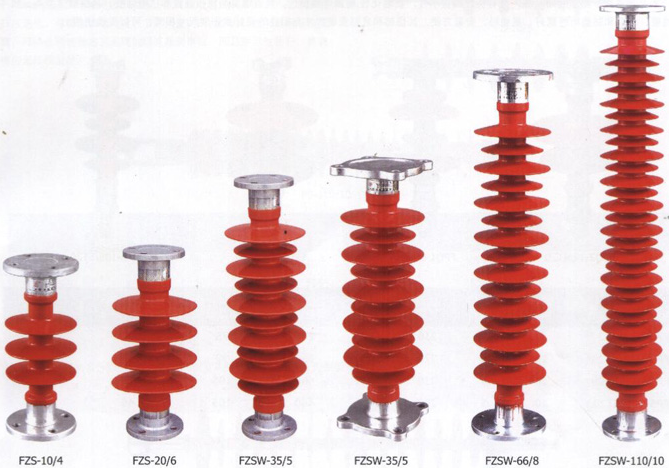

                                              35kv复合支柱绝缘子技术参数表

产品型号 额定
电压
额定机
械负荷
结构
高度
绝缘
距离
最小公称
爬电距离
雷电冲击耐
受电压峰值
工频耐受
电压有效值
爬电
比距
安装孔
中心距离
FZS-10/4 10 4 230 130 300 75 45 30 76
FZS-20/6 20 6 350 250 650 180 75 32 76
FZSW-35/5 35 6 450 350 930 230 95 26 76/140
FZSW-35/5 35 6 450 350 1000 230 95 28 76/140
FZSW-66/8 66 8 770 640 1900 410 185 29 140
FZSW-110/10 110 10 1220 1060 3300 500 230 30 140/225
FZSW-220/10 220 10 2440 2100 6300 500 230 30 140/225

      更多信息请访问:复合绝缘子 http://www.thdlqc.com 转载请注明,谢谢
