高压线路棒形悬式复合绝缘子参数

日期：2017-10-24 09:26:24

点击：

　　

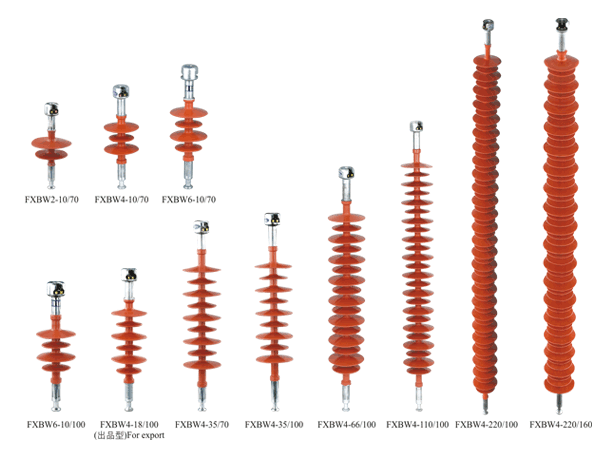

FXBW——棒型悬式复合绝缘子
FPQ——复合针式绝缘子

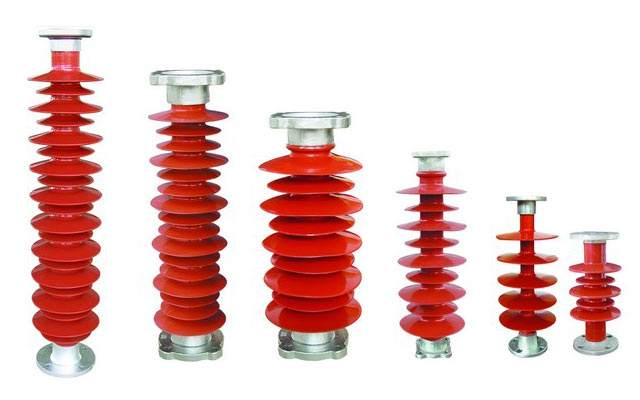

FZSW——复合支柱绝缘子
FS——复合横担绝缘子
FCGW——复合干式穿墙套管
FQE（X）——电气化铁道用复合绝缘子
FQJ——电气化铁道用车顶复合绝缘子
型号说明：
F—有机复合材料
  —XB：棒形悬式PQ：针式  ZS：支柱  S横担   CG：干式穿墙套管  QE：铁道电化用（QX：铁道电化用）
  —设计序号：1、2表示为20mm/KV；3、4表示为25mm/KV
“—”后额定电压（KV）
“/”后额定负荷（KN）

高压线路用棒形悬式复合绝缘子：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。
    它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。
    复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。
    复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。
高压线路棒形悬式复合绝绝缘子参数(合成绝缘子)

序号 产品型号 产品代码 额定电压ｋｖ 额定机械拉伸负荷ｋｎ 连接结构标记 结构高度ｍｍ *小电弧距离　　　ｍｍ *小公称爬电距离　ｍｍ 雷电全波冲击耐受电    压　　ｋｖ　　≥ 操作冲击耐受电压 工频一分钟湿耐受电    压　　　≥ 重量  kg

1 FXBW4-10/100-1 111201 10 100 16R 430±15 230 500 　 　 48 1.9
2 FXBW4-10/100-2 111202 10 100 16R 430±15 230 450 　 　 48 1.8
3 FXBW2-35/100-3 112203 35 100 16R 660±15 460 880 230 　 95 2.3
4 FXBW4-35/100-4 112204 35 100 16R 660±15 460 1015 230 　 95 2.4
5 FXBW4-66/100-1 113201 66 100 16R 940±15 740 1900 410 　 185 3.2
6 FXBW3-66/100-2 113202 66 100 16R 910±15 710 1850 410 　 185 3.1
7 FXBW3-66/100-6 113206 66 100 16R 870±15 670 1900 410 　 185 3.1
8 FXBW3-66/100-11 113211 66 100 16R 1010±15 810 2200 410 　 185 3.7
9 FXBW4-110/70-5 114105 110 70 16R 1440±30 1200 3150 550 　 230 4.8
10 FXBW2-110/100-3 114203 110 100 16R 1240±15 1000 2520 550 　 230 4.2
11 FXBW2-110/100-4 114204 110 100 16R 1240±15 1000 3150 550 　 230 5.4
12 FXBW4-110/100-5 114205 110 100 16R 1440±30 1200 3150 550 　 230 4.8
13 FXBW2-110/100-6 114206 110 100 16R 1360±30 1150 2800 550 　 230 4.5
14 FXBW2-110/100-36 114236 110 100 16R 1290±30 1090 2750 550 　 230 4.2
15 FXBW1-220/100-1 115201 220 100 16R 2160±30 1900 5600 1000 　 395 9.3
16 FXBW3-220/100-3 115203 220 100 16R 2160±30 1900 6300 1000 　 395 9.5
17 FXBW4-220/100-4 115204 220 100 16R 2240±30 1950 6300 1000 　 395 10
18 FXBW4-220/100-5 115205 220 100 16R 2350±30 2050 6300 1000 　 395 10
19 FXBW1-220/100-7 115207 220 100 16R 2190±30 1900 5600 1000 　 395 9.3
20 FXBW3-220/100-9 115216 220 100 16R 2190±30 1900 6300 1000 　 395 10.3
21 FXBW4-220/120-4 115304 220 120 16R 2240±30 1950 6300 1000 　 395 12.5
22 FXBW4-220/120-5 115305 220 120 16R 2350±30 2050 6300 1000 　 395 12.6
23 FXBW4-220/160-5 115405 220 160 20R 2240±30 1950 6300 1000 　 395 13.6
24 FXBW4-220/210-2 115502 220 210 20R 2350±30 2000 6300 1000 　 395 13.6
25 FXBW2-330/100-1 116201 330 100 16R 3050±40 2700 8500 1425 950 570 15.6
26 FXBW1-330/100-2 116202 330 100 16R 2930±40 2600 7260 1425 950 570 13.8
27 FXBW3-330/100-3 116203 330 100 16R 2930±40 2600 9075 1425 950 570 16.2
28 FXBW2-330/100-4 116204 330 100 16R 2990±40 2650 7260 1425 950 570 13.8
29 FXBW4-330/100-5 116205 330 100 16R 2990±40 2650 9075 1425 950 570 16.3
30 FXBW2-330/210-1 116501 330 210 20R 3050±40 2600 8500 1425 950 570 19.8
31 FXBW1-330/210-2 116502 330 210 20R 2930±40 2500 7260 1425 950 570 17.9
32 FXBW3-330/210-3 116503 330 210 20R 2930±40 2500 9075 1425 950 570 20.9
33 FXBW2-330/210-4 116504 330 210 20R 2990±40 2550 7260 1425 950 570 17.7
34 FXBW1-500/100-1 117201 500 100 16R 4050±50 3650 11000 1425 1240 740 22.6
35 FXBW4-500/100-3 117203 500 100 16R 4450±50 4050 13750 2050 1240 740 27
36 FXBW1-500/100-5 117205 500 100 16R 4360±50 4000 12000 2250 1240 740 23.7
37 FXBW1-500/120-1 117301 500 120 16R 4050±50 3650 11000 2050 1240 740 22.6
38 FXBW1-500/120-2 117302 500 120 16R 4340±50 4000 12000 2100 1240 740 24.5
39 FXBW4-500/120-3 117303 500 120 16R 4450±50 4050 13750 2250 1240 740 27
40 FXBW1-500/160-1 117401 500 160 20R 4050±50 3600 11000 2050 1240 740 24
41 FXBW1-500/160-2 117402 500 160 20R 4340±50 3900 12000 2100 1240 740 25.4
42 FXBW4-500/160-3 117403 500 160 20R 4450±50 4000 13750 2250 1240 740 28
43 FXBW1-500/180-1 117801 500 180 20R 4050±50 3600 11000 2050 1240 740 24
44 FXBW1-500/180-2 117802 500 180 20R 4340±50 3900 12000 2100 1240 740 25.4
45 FXBW4-500/180-3 117803 500 180 20R 4450±50 4000 13750 2250 1240 740 28
46 FXBW1-500/210-1 117501 500 210 20R 4050±50 3600 11000 2050 1240 740 23.7
47 FXBW1-500/210-2 117502 500 210 20R 4340±50 3900 12000 2100 1240 740 25.2
48 FXBW4-500/210-3 117503 500 210 20R 4450±50 4000 13750 2250 1240 740 28
49 FXBW1-500/210-4 117504 500 210 20R 4370±50 3900 12000 2100 1240 740 25.3
50 FXBW4-500/300-1 117601 500 300 24R 5460±50 4900 14400 2250 1240 740 35.5
51 FXBW4-750/210-1 118501 750 210 20R 6550±50 6000 21600 2700 1800 1125 55
52 FXBW4-750/300-1 118601 750 300 24R 6550±50 6000 21600 2700 1800 1125 55
53 FXBZW6-±500/160-1 127401 500± 160 20R 5440±50 5000 18025 +2550 ＋1550 +600 35
54 FXBZW6-±500/160-2 127402 500± 160 20R 6290±50 5850 21060 +2700 ＋1675 +650 40
55 FXBZW6-±500/160-3 127403 500± 160 20R 5400±50 5000 18025 +2550 ＋1550 +600 35
56 FXBZW6-±500/160-4 127404 500± 160 20R 6200±50 5800 21060 +2700 ＋1675 +650 40
57 FXBZW6-±500/210-1 127501 500± 210 20R 5440±50 5000 18025 +2550 ＋1550 +600 35
58 FXBZW6-±500/210-2 127502 500± 210 20R 6290±50 5850 21060 +2700 ＋1675 +650 40
59 FXBZW6-±500/300-1 127601 500± 300 24R 5440±50 4900 18025 +2550 ＋1550 +600 44.2
60 FXBZW6-±500/300-2 127602 500± 300 24R 6290±50 5750 21060 +2700 ＋1675 +650 50
61 FXBZW6-±500/400-1 127701 500± 400 28R 5440±50 4850 18025 +2550 ＋1550 +600 45.5
62 FXBZW6-±500/400-2 127702 500± 400 28R 6290±50 5700 61060 +2700 ＋1675 +650 51.5
