我国架空线路电压等级及其判断方法

日期:2019-05-12

点击:



  中国国家是输配电强国,电力网遍及大江南北,近些年优先发展特高压输电,对居民而言,须要辨别高压周边增强安全警惕,对专业人员,能够在不挨近的状况下短时间分辨电压等级,因而根据对一些标识物的分辨判断等级非常关键。

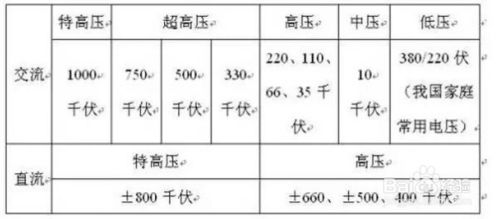

  我国电压等级标准

  我国选用的电压等级通常分成高压、超高压和特高压。

  (1)154 kV为非标准额定电压

  (2)66 kV和330 kV为限定发展额定电压

  (3)10 kV及下列输电线路称之为配电线路,

  (4)1 kV以下的线路称为低压配电线路,

  (5)1~10 kV线路称之为高压配电线路;

  (6)35 kV及以上的电力线路称之为送电线路,

  (7)35 kV~220 kV线路称之为高压送电线路,

  (8)330~500 kV线路称之为超高压送电线路。

  依据输配电事业的发展须要,现阶段正在发展750~1000 kV或更高的电压等级

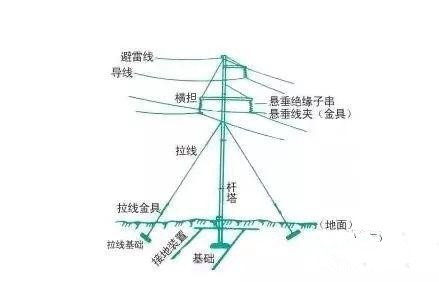

  架空线路关键由下列几条部分组成部分:

  导线:传导电流,那是路线的基本部分。

  绝缘子:在导线在传导电流时,保持三相之间互相绝缘,并对地绝缘。

  杆塔:是以便架设导线,以使导线对地及其三相之间均有一定间距。

  金具:连接导线和绝缘子等,把它们安装于杆塔上的金属附件。

  避雷线:避免雷直接击落在输电线上。

  接地装置:连接避雷线与土壤,把雷电流导入地底下。

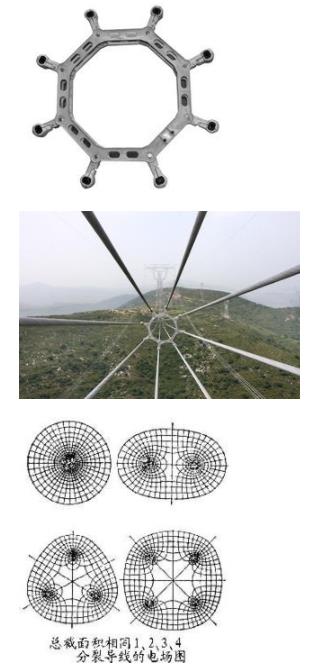

  依据分裂导线数量分辨

  分裂导线可让导线周边磁场分布改变, 进而等效地扩大了导线半径, 减少了导线电抗; 同时也更改了导线周围的电场分布,(因导体的载流量与导体的散热能力成正比, 而散热能力又与导体的表面积有关)使导线的导纳也相对扩大。降低电压降, 合理地提升路线的自然功率因数, 进而改善中低压电力网的电能质量。

  (1)特高压,1000kv特高压通常是八分裂

  (2)750kv通常选用六分裂(这一电压等级只能西北电网有)

  (3)500kv通常是四分裂,可是如今时间推移输送功率的增大,大城市周围选用六分裂多见,全部看分裂数不可以非常精确的判定出电压等级

  (4)220kv一般是两分裂,一些地区也会由于功率的原因选用四分裂导线

  (5)110kv及以下,由于电晕不严重,不用分裂导线了,当然有的地方110kv采用两分裂

  河间市天恒电力器材有限公司

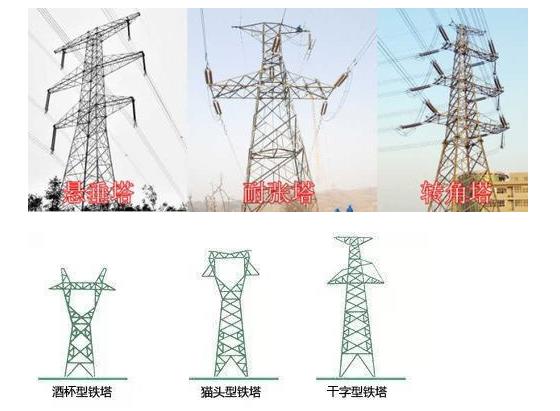

  根据输电塔形状判断

  杆塔的类型和很多因素相关,比如输电电压,回路数,导、地线种类和安装方式等。在普通人看来,最直观的差别还是杆塔外形。根据我国输电铁塔设计规范,我国的输电铁塔按照塔型主要可以分为酒杯型塔、猫头型塔、干字型塔、鼓型塔等。

  (1)酒杯型塔通常用于110千伏及以上电压等级送电线路,特别适用于重冰区或多雷区。

  (2)猫头型塔也是110千伏及以上电压等级送电线路的常用塔型。它的优点在于能够有效节省线路走廊。

  (3)干字型铁塔则由于其受力情况清晰直接、经济实用,所以主要用做耐张塔及转角塔,是220千伏及以上电压等级送电线路的常用塔型。

  (4)双回路鼓型塔是双回路铁塔常用的塔型,导线呈鼓形布置因而得名。适用于覆冰较重地区,可避免导线脱冰跳跃时发生碰线闪络事故。

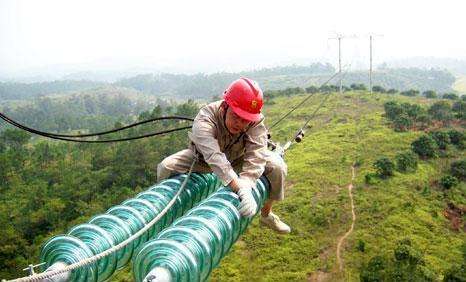

  绝缘子

  绝缘瓷瓶数目:

  在平均海拔1000米及以下地域,不一样电压等级下操作过电压及雷电过电压要求的悬垂绝缘子串的最少绝缘瓷瓶数各自是:

  大概是1个绝缘子是6-10KV,3个绝缘子是35KV,60KV线路不少于5片,7个绝缘子是110KV,11个绝缘子是220KV,16个绝缘子是330KV;28个绝缘子肯定是是500KV。低于35KV的用针式绝缘子,无片数之分。

  依据绝缘子层数:

  绝缘子是某种独特的绝缘空间,一般而言是玻璃或陶瓷制成,是为了提升爬电距离。其形状时飞碟状的,一个飞碟算一篇绝缘子,绝缘子串是把若干飞碟串起来,隔离导线与杆塔用。

  750KV,32个;500KV,25个;330KV,17个;220KV,13个;110KV,7个;66KV,5个;35KV,3个

  假如高海拔,污秽重的地域或是关键的塔,片数也要增多几片。大部分1片绝缘子能够承受1-1.5万伏特的电压,但全世界,不一样地域不一样环境,绝缘子片数将会差别也较为大,不一样类别的绝缘子,规定也不一样。

 玻璃绝缘子
