10kV防雷绝缘子概述

日期:2019-05-11 09:27:26

点击:




   10kV防雷绝缘子概述: 是*常见的电压等级路线,因为10kV线路的绝缘水平广泛较低,承受不住直击雷或感应雷的效应,不但在雷直击导线和塔顶时候闪络起跳闸,并且在雷电击中周边的植物或建筑时,因感应电压过高也会造成闪络,绝缘层被击穿,延续的工频电弧在这里燃烧,在极短的時间内导线就会被烧断。现阶段中国大陆各大、中大都市10KV架空线路选用绝缘输电线作为架空配电线路的愈來甚多,合理地避免了裸导线难以解决的走廊和安全问题,与地底电缆对比具有投资省,建设快的优势,但也产生了某些新的技术现象,列举之一也是绝缘导线运作中的雷击断线,雷击断线已变成电力系统遭遇的1个安全难点。为了解决现有技术存在的缺陷,新制造和开发的防雷设备变成必然趋势。

河间市天恒电力器材有限公司

  举例说明:FEG-12/5型高压防雷针式复合绝缘子(分穿刺和非穿刺式二种)型高压跌落式防雷保护器等,都具备防雷保障作用。这种防雷新品特性可靠,安装施工便捷,投资少,收获大,为电力部门保证了更经济、更安全、更合理的方式。

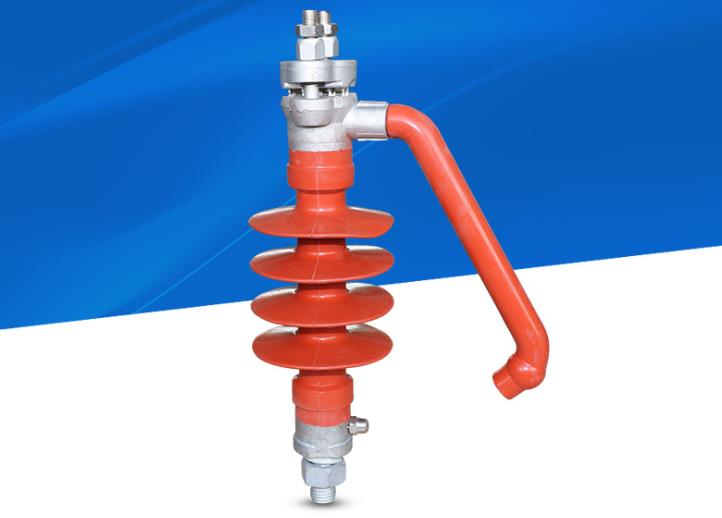

  10kV防雷绝缘子适用于供电系统6kV、10kV绝缘输电线,选用了实用新型布置的穿刺型型式可穿透安装在线槽体的输电线绝缘层产生电气连接;特有的引弧叉根据螺栓与绝缘子上方金具严密连在一起,另一边为放电端,与安装在绝缘子下方金具上的接地电极产生1个放电间隙;并有绝缘罩包裹除引弧叉放电端外的绝缘子上方全部裸露金具部分。

  10kV防雷绝缘子在合适情况下,防雷绝缘子的放电间隙不动作;只能超出要求雷电过压出現时,引弧叉与接地电极的间隙能够被击穿,产生短路通道。延续的工频电弧便在线夹的引弧叉上燃烧,释放过流保护能量,以保障输电线免于烧伤。

  10kv防雷绝缘子的安装流程:

  1、 依据现实须要和安装方法挑选适合规格的避雷针式绝缘子。

  2、 先将防雷绝缘子安装在杆塔或其横担上,安装方式同一般绝缘子,将接地电极安装于钢脚和横担相互间,地线电级应方位输电线的负载侧,即背向电源侧。

  3、 松掉过线盖,调节输电线两边的松紧度使其两边支座反力匀称,随后将输电线放进带穿刺齿的线槽内,(注:穿刺齿上的绝缘硅脂是用于提升防水特性的,安装时不必擦掉),盖上过线盖,将螺栓穿过过线盖和绝缘子铝帽的通孔,拧入引弧叉上的俩个无双丝孔内,温馨提醒引弧叉的方位与接地电极对应在相同垂直的垂直面内,其*近放电距离L应为100~120mm相互间。

  4、 请在安装前调整扳手的扭矩,用力矩扳手分批匀称扭紧螺栓,直到力矩扳手打滑为止。此刻穿刺齿应深层次绝缘层,且输电线外层应紧贴着线槽上。
