防雷支柱绝缘子
一、产品简介
随着配电线路发展和线路改造绝缘化，传统的设计，由于绝缘线路有先天不足的耐雷水平，难以承受直接雷或感应雷的作用，雷击断线、瓷绝缘子炸毁等已经成为电力面临的又一个新的难题。目前国内外架空配电线路防雷的主要措施有：架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器，负荷侧装防弧金具。但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀，瓷绝缘子伞裙因燃弧烧裂，受环网供电负荷侧变化影响等。FEG型防雷支柱绝缘子是新型组合式结构的二合一产品，采取先堵塞后疏通设计理念，增强了绝缘性能和防污秽水平，适用于架空线路的绝缘支撑，而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。其原理为：当雷电过电压超过绝缘堵塞一定数值时，在防雷支柱的引弧棒和钢脚之间引起闪络放电，形成短路通道，接续的工频电弧便在放电间隙处燃烧，以保护导线免于烧伤。本产品应用于绝缘线时还具有穿刺通电功能，安装施工极为方便可靠，不需剥开绝缘层可避免线芯进水和腐蚀，同时也极大减轻操作人员的劳动强度。由于把支柱绝缘子和防弧金具合二为一（等电位），不受环网供电负荷侧（背离电源侧）影响，更使线路简洁美观并极大地降低了造价。本产品性能可靠，投资少，收效大，为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径。
二、结构特点：

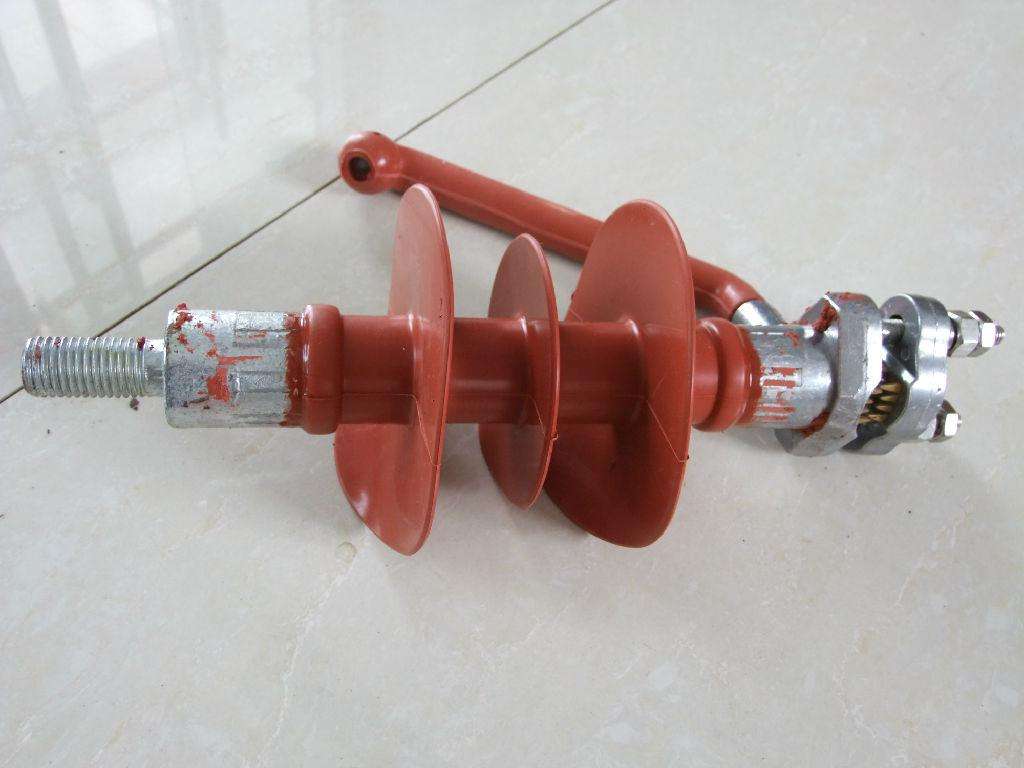

1. 本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成。
2. 引弧棒和夹线金具装配连接成一体，当雷击发生时，引弧棒和下钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧移动到引弧棒和钢脚之间燃烧，以保护导线免于烧伤。因引弧棒绕开伞裙并调至*佳放电间隙，放电效果更好并防止烧坏绝缘子伞裙。
3. FEG-12/5型具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。刺齿采用比铝强度更高电性能更好的铜合金，表面经过电（渗）镀处理以防止铜铝结合时氧化，这样铜或铝线路都可使用。穿刺式的不需剥除导线绝缘层，避免线芯进水和腐蚀，安装施工极为方便，可极大地减轻操作工人的劳动强度。
4. 采用复合材料制作的绝缘子比PS-15等电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平，可满足广大用户对绝缘子的防污秽要求。
5. 绝缘护罩采用硅橡胶材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能。
6. 已考虑到防止鸟类对架空导线造成短路危害的独特结构。
7. 能耐受5次左右工频大电流电弧的烧灼。
三、安装方法：
1. 防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上，拧紧钢脚螺母，等同传统的绝缘子安装方法，把引弧棒朝向横担的（距离横担*远处）远外侧;引弧棒朝向一个方向，*好是朝向负荷侧；
2. 穿刺式的夹线方式为：根据导线截面及天气温度设定扭力扳手扭力值：26-32Nm，用扭力扳手交替、对称拧紧2个压力螺母。用肉眼检查，基本看不见刺齿根部即可，然后拧紧备紧螺母，防止压力螺母松动。
3. 非穿刺式的夹线方式为：绝缘导线剥开一段约65-80mm嵌入绝缘子夹线金具上, 用扳手把压紧螺母拧紧带动压块座压紧导线即可；绝缘护罩装配在夹线金具的外部。
四、型号规格和性能参数表：
|
型号规格 |
额定电压
(KV) |
绝缘导线截面mm2 |
雷电全波冲击耐受电压（峰值）KV |
1min工频耐受电压（有效值）KV |
工频电弧电流（有效值）KA |
额定弯曲耐受负荷KN |
*小公称爬电距离mm |
备注 |
|
干 |
湿 |
|
FEG-12/5 |
6-12KV |
50/240 |
75 |
42 |
30 |
12.5 |
5 |
360 |
穿刺式
（三角排列） |
|
FEG-12/5A |
50/240 |
75 |
42 |
30 |
12.5 |
5 |
360 |
穿刺式
（垂直排列） |
|
FEG-12/5B |
50/240 |
75 |
42 |
30 |
12.5 |
5 |
360 |
非穿刺式
（三角排列） |
|
FEG-12/5C |
50/240 |
75 |
42 |
30 |
12.5 |
5 |
360 |
非穿刺式
（垂直排列） |
