FXBW4棒形悬式复合绝缘子

日期：2018-09-27 14:08:02

点击：

　　

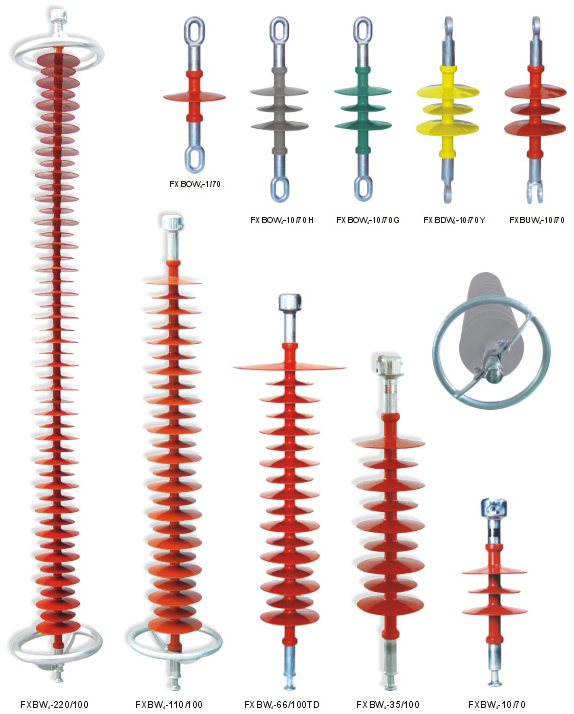

棒形悬式复合绝缘子

1.产品概述
高压线路棒形复合悬式绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。重量轻（是瓷绝缘子的1/8），体积小，不易碎，拉伸强度高，运输方便。
2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子关键的问题----界面电气击穿。金具与芯棒的联接采用国际上先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。本产品特别适用于重污染地区，环境温度在-40℃~+40℃之间，海拔高度不超过2000米。
3.技术参数表
型 号 额定电压（kV） 额定机械
拉伸负荷（kN）		 结构高度
（mm）		 *小电弧
距离（mm）		 *小公称
爬电距离（mm）		 雷电全波耐受电压
（峰值≥（kV）		 工频耐受
电压（有效值）≥（kV）
FXBW4-10/70 10 70 380±15 190 480 115 45
FXBW4-10/100 10 100 380±15 190 480 115 45
FXBW4-35/70 35 70 650±15 470 1280 230 95
FXBW4-35/100 35 100 670±15 450 1260 230 95
FXBW4-66/70 66 70 940±15 700 1900 410 185
FXBW4-66/100 66 100 940±15 685 1870 410 185
FXBW4-110/70 110 70 1240±15 1035 3180 550 230
FXBW4-110/100 110 100 1240±15 1015 3150 550 230
FXBW4-110/120 110 120 1240±15 1015 3150 550 230
FXBW4-110/160 110 160 1240±15 1015 3150 550 230
FXBW4-220/100 220 100 2240±30 1950 6300 1000 395
FXBW4-220/120 220 120 2240±30 1950 6300 1000 395
FXBW4-220/160 220 160 2240±30 1950 6300 1000 395
FXBW4-330/100 330 100 2930±40 2550 9075 1425 570
FXBW4-330/120 330 120 2930±40 2550 9075 1425 570
FXBW4-330/160 330 160 2990±40 2600 9075 1425 570
FXBW4-500/100 500 100 4030±50 3600 11000 2050 975
FXBW4-500/160 500 160 4450±50 4000 13750 2250 975
FXBW4-500/180 500 180 4450±50 4000 13750 2250 975
FXBW4-500/210 500 210 4450±50 4000 13750 2250 975
FXBW4-500/240 500 240 4450±50 4000 13750 2250 975
FXBW4-500/300 500 300 4450±50 4000 13750 2250 975
4.安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。
