棒形悬式复合绝缘子

日期：2017-10-23 09:37:27

点击：

　　
         绝缘子是中高压输配电系统使用*广泛的基础元件，用于对带电部分进行绝缘和支持。复合绝缘子，是采用环氧引拔棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。该产品与传统的陶瓷、玻璃类绝缘子相比，具有重量轻（仅为同样用途传统绝缘子的1/4到1/8）、强度高（引拔棒抗拉强度和弯曲强度均为高强瓷的10倍以上）、耐污秽少清扫（硅橡胶具有独特强憎水性）的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久，是电力系统推广使用的全新一代产品。

用途及执行标准
       本产品使用于交流220kV及以下发电、输电、变电、配电系统，用于对带电部分进行绝缘和支持。
      本产品型号按JB/T9683-1999 《绝缘子产品型号编制方法》规定进行编制，配置参数执行JB/T5892-1991 《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998 《高压线路用复合绝缘子使用导则》标准。对以上标准中未明确定义的重要参数及配置方式，按GB311.1-1997 《高压输变电设备的绝缘配合》和GB/T5582-1993 《高压电力设备外绝缘污秽等级》的要求修正执行。
使用条件
环境温度：不高于+40℃，不低于-40℃；
海拔高度：不超过1000m；（1000m以上可按GB311.1-1997进行修正）
电源频率：不大于100Hz；
机械负荷：不大于每种产品的额定值。

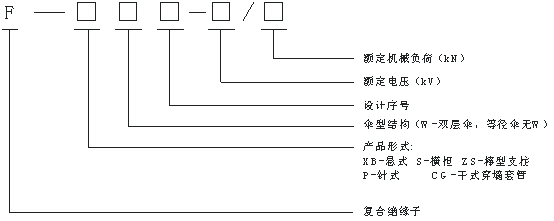

型号定义

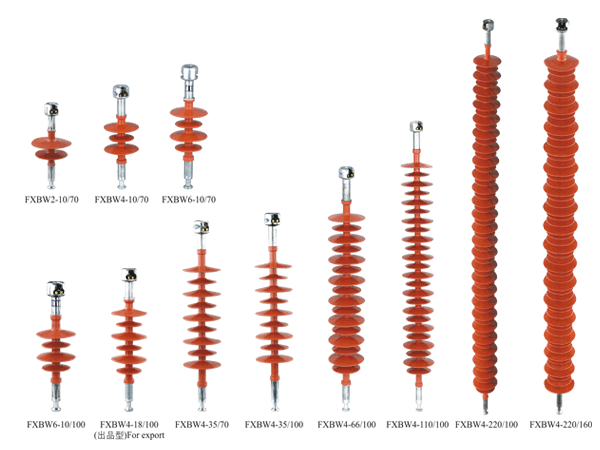

棒形悬式复合绝缘子
产品型号 额定电压
kV		 额定拉伸负荷    kN 结构高度 mm *小电弧距离mm *小公称爬电距离   mm 伞径
mm		 雷电冲击
耐受电压 kV峰值		 工频湿1min耐受电压kV
FXBW-10/70      10 70 380±15 210 480 148/118 115 45
FXBW-10/100    10 100 400±15 200 460 148/118 115 45
FXBW4-35/70    35 70 650±15 485 1280 148/118 230 95
FXBW4-35/100  35 100 670±15 475 1260 148/118 230 95
FXBW4-66/70    66 70 940±15 710 1900 148/118 410 185
FXBW4-66/100  66 100 940±15 700 1870 148/118 410 185
FXBW4-110/100         110 100 1240±15 1040 3150 148/118 550 230
FXBW4-220/100 220 100 2240±15 2060 6570 148/118 1000 395
FXBW4-220/160 220 100 2240±15 1900 6530 148/118 1000 395
本产品抗拉伸强度高，适用于重污秽，大跨度高压线路使用。
复合针式绝缘子
产品型号 额定电压kV 额定弯曲负荷kN 结构高度mm *小电弧距离mm *小公称爬电距离mm 伞径mm 雷电冲击耐受电压kV峰值 工频湿1min耐受电压kV
FPQ-10/2T16 10 2 240 110 300 146/112 90 40
FPQ-10/4T20 10 4 183 127 300 146/112 90 40
FPQ-10/3T20 10 3 260 184 460 146/112 110 50
FPS-105/5 10 5 260 173 380 90 105 42
本产品具有良好的抗张强度，适用于中压10kV配电线路。

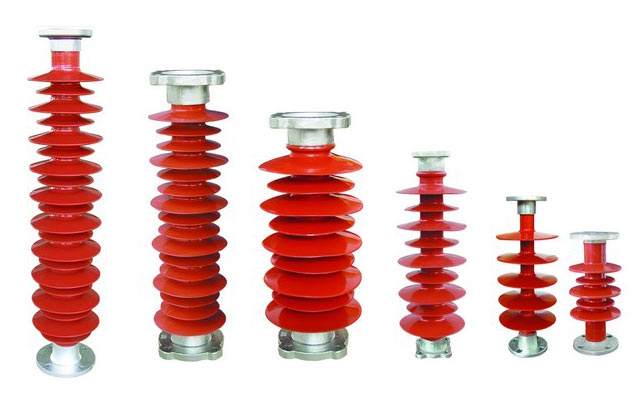

复合支柱绝缘子
产品型号 额定电压kV 额定弯曲负荷kN 结构高度mm *小电弧距离mm *小公称爬电距离mm 伞径mm 雷电冲击耐受电压kV峰值 工频湿1min耐受电压kV
FZSW-10/4 10 4 215 175 305 116/74 75 42
FZS-35/6 35 6 445 378 890 142/142 185 100
FZSW-35/6 35 6 450 360 945 136/109 185 100
FZSW-66/8 66 8 770 670 1825 162/134 325 165
FZSW-110/10 110 10 1220 1085 3160 181/151 490 230
本产品具有良好的抗弯强度，适用于变电站内各高压电气设备的绝缘与支持
复合横担绝缘子
产品型号 额定电压kV 额定弯曲负荷kN 结构高度mm *小电弧距离mm *小公称爬电距离mm 伞径mm 雷电冲击耐受电压kV峰值 工频湿1min耐受电压kV
FS-10/5      10 5 250 180 380 90 75 42
FS-35/5      35 5 645 484 1050 142 265 100
FS-110/10  110 10 1260 1100 3150 170 550 230
本产品适用于城网技术改造，能有效的利用城市狭窄的走廊面积升压送电，
可降低塔干高度，节约大量的财力物力。
复合穿墙套管
产品型号 额定电压kV 额定电流
  （A）		 雷电冲击耐受电压（峰值）（kV） 工频1min
 耐受电压
   （kV）		 弯曲破坏负荷 （N） 允许弯曲负荷（N）
FCGW-10/200～630 10 200～630 75 30 1250 625
FCGW-35/630～1600 35 630～1600 200 80 1250 625
FCGW-110/630～1600 110 630～1600 550 230 1250 625

本产品是一种新型的穿墙套管，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的要求的新一代高压产品。
