一、产品简介
随着电力的线路改造绝缘化,传统的设计,由于绝缘线路有先天不足的耐雷水平,难以承受直接雷或感应雷的作用,雷击断线已经成为电力面临的又一个新的难题.目前国内外防止10KV架空绝缘导线雷击断线所采取的主要措施有:架设架空避雷线;安装氧化锌避雷器;在柱式绝缘子上安装金属箍环,负荷侧装防弧金具.但现有的技术存在以下缺点:投资成本较大,施工安装复杂,需剥开绝缘层,导致线芯进水和腐蚀,瓷绝缘子伞裙因燃弧烧裂,受环网供电负荷侧变化影响等.FEG型防雷支柱绝缘子是新型组合式结构的二合一防雷支柱绝缘子,其绝缘子有很好的绝缘性能和防污秽水平,可适用于10KV架空电力线路中绝缘和支持导线用,而且还具有防止10KV架空绝缘导线雷击断线的保护功能.本产品还具有穿刺通电功能,安装施工极为方便可靠,不需剥开绝缘层可避免线芯进水和腐蚀,同时也极大减轻操作人员的劳动强度.由于把支柱绝缘子和防弧金具合二为一,不受环网供电负荷侧(背离电源侧)影响,更使线路简洁美观并极大地降低了造价.本产品性能可靠,投资少,收效大,为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径.
二、结构特点
1. 本产品分穿刺式和非穿刺式(剥除绝缘层)二种,其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成,见示图1.
2. 引弧棒和夹线金具装配连接成一体,当雷击发生时,引弧棒和下钢脚之间引起闪絡放电,形成短路通道,接续的工频电弧移动到引弧棒和钢脚之间燃烧,以保护导线免于烧伤.因引弧棒绕开伞裙并调至*佳放电间隙,放电效果更好并防止烧坏绝缘子伞裙.
3. FEG-12/5型具有穿刺式的刺齿构造,刺齿可拆卸,剥皮或不剥皮用途可选择.刺齿采用比铝强度更高电性能更好的铜材料,表面经过电(渗)镀处理以防止铜铝结合时氧化,这样铜或铝线路都可使用.穿刺式的不需剥除导线绝缘层,避免线芯进水和腐蚀,安装施工极为方便,可极大地减轻操作工人的劳动强度.
4. 采用复合材料制作的绝缘子比PS-15等电瓷绝缘子的绝缘性能好,并且其爬电距离大,提高了绝缘子的防污秽水平,可满足广大用户对绝缘子的防污秽要求.
5. 绝缘护罩采用有硅橡胶材料制成,具有良好的绝缘性能、抗老化性能和阻燃性能.
6. 已考虑到防止鸟类对架空导线造成短路危害的独特结构.
7. 能耐受5次左右工频大电流电弧的烧灼.

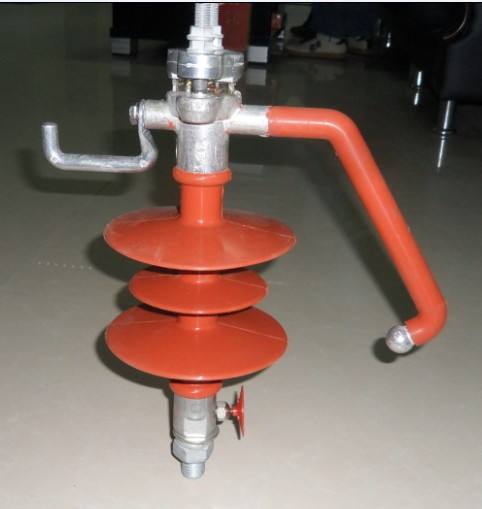

示图 1
三、安装方法
1. 防雷支柱绝缘子安装在横担上,拧紧螺母即可,等同传统的绝缘子安装方法,把引弧棒朝向横担的外侧; 垂直排列的,引弧棒朝向负载侧即可;
2. 穿刺式的夹线方式为:根据导线截面及天气温度设定扭力扳手扭力值:24-30Nm,用扭力扳手交替、对称拧紧2个压力螺母.用肉眼检查,基本上看不见刺齿根部即可.然后拧紧备紧螺母,防止压力螺母松动.
3. 非穿刺式的夹线方式为:绝缘导线剥开一段约80mm嵌入绝缘子夹线金具上, 用扳手把压紧螺母拧紧带动压块座压紧导线即可;
4. 绝缘护罩装配在夹线金具的外部.
四、型号规格和性能参数表
型号规格 绝缘导线截面mm2 雷电全波冲击耐受电压(峰值)KV 1min工频耐受电压(有效值)KV 工频电弧电流(有效值)KA 额定弯曲耐受负荷KN *小公称爬电距离mm 备注
干 湿
FEG-12/5 70/240 75 42 30 12.5 5 360 穿刺式
FEG-12/5B 70/240 75 42 30 12.5 5 360 非穿刺式
