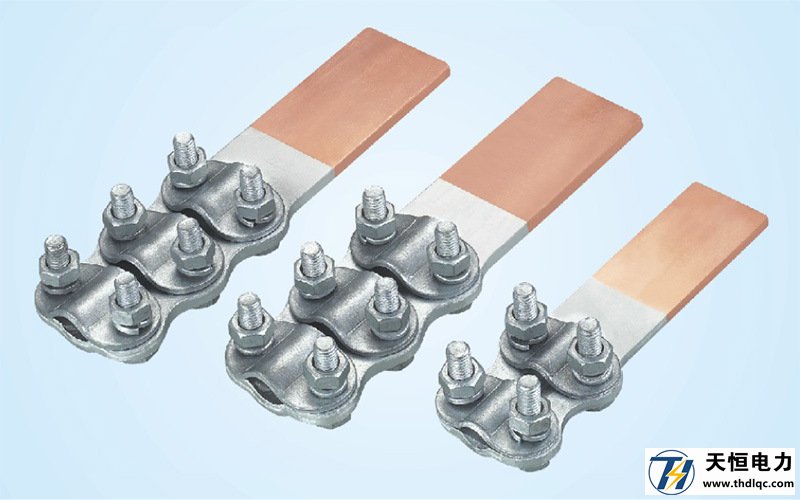

设备线夹用于母线引下线与电气设备(如变压器、断路器、互感器、隔离开关、穿墙套管等)的出线端子连接。

　　现在常用电气设备的出线端子有铜质和铝质两类，而引出线多为铝绞线或钢芯铝绞线，故设备线夹又分为铜设备线夹和铜铝过渡设备线夹两个系列。

　　设备线夹的应用要点是什么?

　　设备线夹是非承力型电力连接金具，不能用作承力金具使用;只能使用于导线与变压器出头的连接中，和其它设备接口的连接上。适用电压等级：380V、10KV、35KV、110KV、220KV，可以用于铝出头对铝线，铝出头对铜线，铜出头对铜线，和铜出头对铝线的连接。

　　1、确定型号：在仔细核对与线夹上所标型号一致后，如：型号SC-951 M12对JKLYJ35，表示为：M12对JKLYJ35的连接。

　　2、固定g形件：将“g”形件按顺时钟方向外伸出即可。规定：母块与变压器弧面配合，公块与导线配合，把铰接块拿出，使其成拱状(两铰块转成一定角度)。

　　3、在放好导线和螺栓：把导线放入“g”形件槽中，在根据弧面与导线放入成弓形的铰接块(注意：铰接块不必分开，弓形向外)。从“g”形件背面插入螺栓，当使螺栓位于铰接块顶部的中间位时，要用扳手拧紧螺栓。

　　4、在确认已装好：在拧紧螺栓时，在*后几个螺牙应有明显受力感，把铰接压块压平，顶住“g”形件即可。“g”件应的微微变形。

　　5、拆卸：松开螺栓，在压块与“C”件间插入螺丝批，用力向上撬，使压块向上拱即可。
