悬式绝缘子的简介,结构及参数

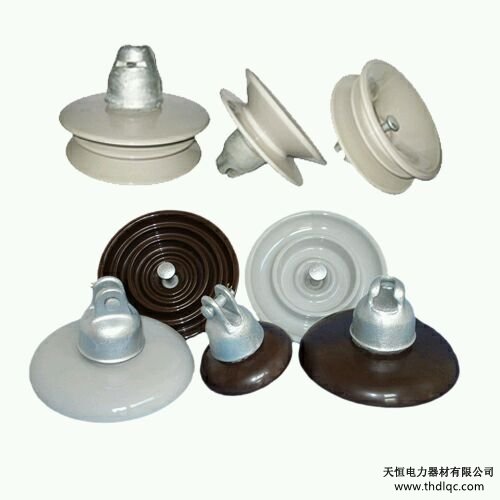

　　悬式绝缘子，一般由绝缘件(如瓷件、玻璃件)和金属附件(如钢脚、铁帽、法兰等)用胶合剂胶合或机械卡装而成。绝缘子在电力系统中应用很广，一般属于外绝缘，在大气条件下工作。架空输电线路、发电厂和变电所的母线和各种电气设备的外部带电导体均须用绝缘子支持，并使之与大地(或接地物)或其他有电位差的导体绝缘。

　　悬式绝缘子有普通型、防污型、空气动力型、漩涡型以及直流绝缘子等。

　　需要说明的是，对于同一种等级、同一类型的绝缘子，生产的厂家不同，绝缘子的结构也可能有差别，但是它们的结构参数都应该满足相应的标准要求。两个不同厂家生产的直流悬式绝缘子XZP-300，两个厂同一型号的绝缘子结构参数是相同的，两个绝缘子相应的结构参数是，公称直径：400mm;机构高度195mm;爬电距离：635mm。不同厂家相同等级绝缘子的机构形状不同，是源于不同的设计思想。

　　一般来说，绝缘子的伞形结构的设反映出其电气性能方面的特点，因为悬式绝缘子在电气性能方面起作用的就是散盘。其主要的形状结构参数包括结构高度、公称直径、爬电距离(泄露距离)、表面积、L/H、形状因素、棱下系数、造型系数、片间*短距离、片间爬距/片间距、棱端距之和、上表面倾角和次外棱长等。这些参数也是绝缘子的定型参数。

　　盘形悬式绝缘子工艺特点

　　双层或者三层伞结构耐污绝缘子爬距大，伞形开放，群内光滑无棱，积灰速度低，风雨自洁性能好。绝缘子串元件结构高度和盘径配合适当可以提高串的湿闪络电压，因此常要求缩小绝缘子头部，增大盘径和缩短脚。但是过短的脚以及盘径过大都不便于带电作业，在考虑输电线路覆冰和淋雨情况下时，钢脚过短很容易使绝缘子伞裙桥接，降低闪络电压。通常机电破坏强度较高的绝缘子，其钢帽的尺寸较大，结构高度较高，因此，盘径应该相应增大。实践经验得出：绝缘子的垂直闪络距离和水平闪络距离的比在1.1-1.3之间较为适合。钟罩型防污悬式绝缘子吸收了欧、美和日本防雾型绝缘子的结构特点，利用伞内外受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好，人工污秽和自然污秽实验结果表明，其污闪电压比同级普通绝缘子可提高20%-50%。同一强度等级的普通型和耐污型绝缘子采用相同的球窝连接尺寸，以便互换。
