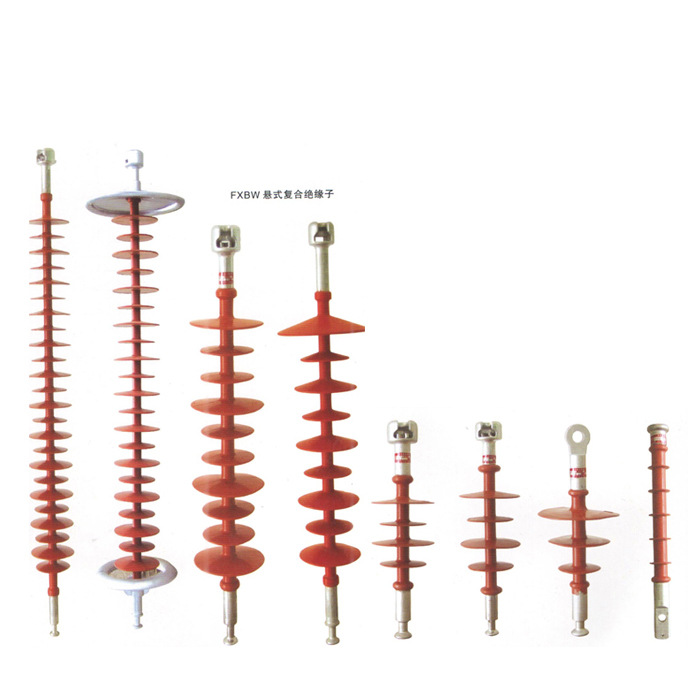

合成绝缘子结构

　　合成绝缘子也称为有机复合绝缘子、橡胶绝缘子或非瓷绝缘子，它是由有机合成材料组成复合结构绝缘子，主要有芯棒、金具、伞裙护套和粘接层组成。

　　1.金具是合成绝缘子的机械负荷的传递部件，它和芯棒组装在一起构成合成绝缘子的连接件。结构的好坏影响到芯棒强度的发挥和绝缘子的机械性质。

　　2.伞裙护套是合成绝缘子的外绝缘部分，其作用是使合成绝缘子具有足够高的抗湿闪和污闪的外绝缘性能，保护芯棒免受大气侵蚀。

　　3.芯棒是合成绝缘子机械负荷的承载部件，同时又是内绝缘的主要部件。

　　4.粘接层一部分是用粘合胶完成护套与芯棒之间的连接;另一部分是用灌封胶来完成伞裙之间的连接。粘接质量的好坏直接关系到内绝缘的水平。

　　合成绝缘子的优越性

　　1.机械性能优越：心棒由环氧玻璃纤维制成，其扩张强度为普通钢1.5倍，是高强瓷3～4倍，轴向拉力特别强，并具有较强吸振能力，抗震阻尼性能很高，为瓷绝缘子1/7～1/10。

　　2.抗污闪性能好：合成绝缘子具有憎水性，下雨时合成绝缘子伞形波纹表面不会沾湿形成水膜，呈水珠状滴落，不易构成导电通道，其污闪电压较高，为同电压等级瓷绝缘子3倍。

　　3.耐电蚀性优异：绝缘子表面漏电闪络形成不可逆性劣变起痕现象，一般标准为不低于4.5级(即4.5kV)，而合成绝缘子为6～7级。

　　4.抗老化性能好：经十年实践检测表明，合成绝缘子除颜色略有变深并介电常数和介质损失角稍有增加外，对表面不沾湿性及耐电蚀起痕性均无变化，说明抗老化性能良好。

　　5.结构稳定性好：一般瓷悬式绝缘子是内胶装配结构，电化腐蚀，运行中会产生低零值绝缘电阻，而合成绝缘子为外胶装配结构，其内心为实心棒绝缘材料，不存劣化合击穿，不会出现零值绝缘子。

　　6.线路运行效率高：合成绝缘子风雨自洁性好，又不产生零值绝缘子，故清扫检查工作可改为每4～5年一次，缩短检修、停电时间。

　　7.重量轻：含成绝缘子自身重量轻运输、施工作业中，可大大减轻工作人员劳动强度。
