绝缘子的分类,高压绝缘子的分类

日期:2019-06-28 09:03:42

点击:



  绝缘子的分类,高压绝缘子的分类

  绝缘子按安装方式不同,可分为悬式绝缘子和支柱绝缘子;按照使用的绝缘材料的不同,可分为瓷绝缘子、玻璃绝缘子和复合绝缘子(也称合成绝缘子);按照使用电压等级不同,可分为低压绝缘子和高压绝缘子;按照使用的环境条件的不同,派生出污秽地区使用的耐污绝缘子;按照使用电压种类不同,派生出直流绝缘子;尚有各种特殊用途的绝缘子,如绝缘横担、半导体釉绝缘子和配电用的拉紧绝缘子、线轴绝缘子和布线绝缘子等。此外,按照绝缘件击穿可能性不同,又可分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类。

河间市天恒电力器材有限公司

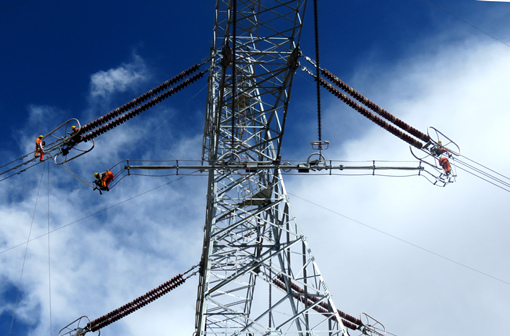

  悬式绝缘子广泛应用于高压架空输电线路和发、变电所软母线的绝缘及机械固定。在悬式绝缘子中,又可分为盘形悬式绝缘子和棒形悬式绝缘子。盘形悬式绝缘子是输电线路使用*广泛的一种绝缘子。棒形悬式绝缘子在德国等国家已大量采用。

  支柱绝缘子主要用于发电厂及变电所的母线和电气设备的绝缘及机械固定。此外,支柱绝缘子常作为隔离开关和断路器等电气设备的组成部分。在支柱绝缘子中,又可分为针式支柱绝缘子和棒形支柱绝缘子。针式支柱绝缘子多用于低压配电线路和通信线路,棒形支柱绝缘子多用于高压变电所。

  瓷绝缘子绝缘件由电工陶瓷制成的绝缘子。电工陶瓷由石英、长石和粘土做原料烘焙而成。瓷绝缘子的瓷件表面通常以瓷釉覆盖,以提高其机械强度,防水浸润,增加表面光滑度。在各类绝缘子中,瓷绝缘子使用*为普遍。

  玻璃绝缘子绝缘件由经过钢化处理的玻璃制成的绝缘子。其表面处于压缩预应力状态,如发生裂纹和电击穿,玻璃绝缘子将自行破裂成小碎块,俗称“自爆”。这一特性使得玻璃绝缘子在运行中无须进行“零值”检测。

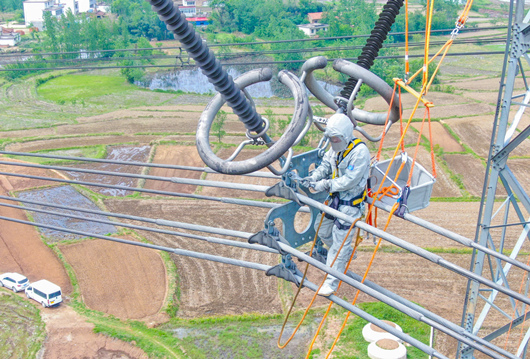

  复合绝缘子也称合成绝缘子。其绝缘件由玻璃纤维树脂芯棒(或芯管)和有机材料的护套及伞裙组成的绝缘子。其特点是尺寸小、重量轻,抗拉强度高,抗污秽闪络性能优良。但抗老化能力不如瓷和玻璃绝缘子。复合绝缘子包括:棒形悬式绝缘子、绝缘横担、支柱绝缘子和空心绝缘子(即复合套管)。复合套管可替代多种电力设备使用的瓷套,如互感器、避雷器、断路器、电容式套管和电缆终端等。与瓷套相比,它除具有机械强度高、重量轻、尺寸公差小的优点外,还可避免因爆碎引起的破坏。

  低压绝缘子和高压绝缘子低压绝缘子是指用于低压配电线路和通信线路的绝缘子。高压绝缘子是指用于高压、超高压架空输电线路和变电所的绝缘子。为了适应不同电压等级的需要,通常用不同数量的同类型单只(件)绝缘子组成绝缘子串或多节的绝缘支柱。

  耐污绝缘子主要是采取增加或加大绝缘子伞裙或伞棱的措施以增加绝缘子的爬电距离,以提高绝缘子污秽状态下的电气强度。同时还采取改变伞裙结构形状以减少表面自然积污量,来提高绝缘子的抗污闪性能。耐污绝缘子的爬电比距一般要比普通绝缘子提高20%~30%,甚至更多。中国电网污闪多发的地区习惯采用双层伞结构形状的耐污绝缘子,此种绝缘子自清洗能力强,易于人工清扫。

河间市天恒电力器材有限公司

  直流绝缘子主要指用在直流输电中的盘形绝缘子。直流绝缘子一般具有比交流耐污型绝缘子更长的爬电距离,其绝缘件具有更高的体电阻率(50℃时不低于10Ω·m),其连接金具应加装防电解腐蚀的牺牲电极(如锌套、锌环)。

  A型绝缘子和B型绝缘子A型即不可击穿型绝缘子,其干闪络距离不大干击穿距离的3倍(浇注树脂类)或2倍(其它材料类):B型即可击穿型绝缘子,其击穿距离小于干闪络距离的1/3(浇注树脂类)或1/2(其它材料类)。绝缘子干闪络距离指经由沿绝缘件外表面空气的*短距离; 击穿距离指经由绝缘件绝缘材料内的*短距离
