1、概述

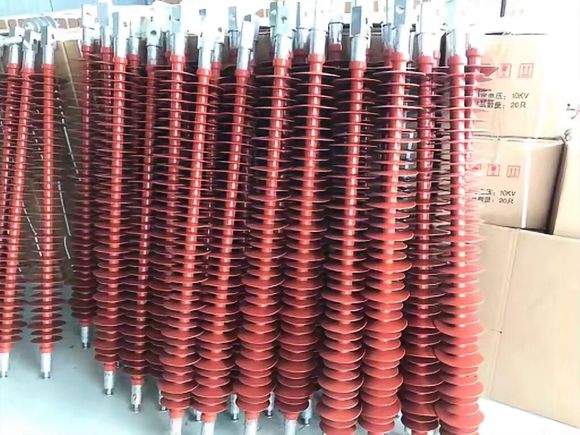

　　支柱复合绝缘子由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成。

　　复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安装方便，可免维护，不需人工清扫，与瓷具有可互换性。

　　2、作用及特点

　　复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子*关键的问题----界面电气击穿。金具与芯棒的联接采用国际上先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。

　　复合支柱绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的产品;体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。 本品采用整体棒型设计，结构紧凑，质量高、重量是同等级瓷和玻璃绝缘子的1/10，运输安装极为方便。

　　适用于污秽地区，高机械拉伸负荷，大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60度--+200度环境温度下性能稳定;采用的不可击穿型设计，运行中无需测零值。电气性能优越，机械强度高，内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍，是高强度瓷材料的8~10倍，有效提高了安全运行的可靠性。

　　耐污性能好，抗污性能好，抗污闪强力强，其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫，能在重污秽的去安全运行。

　　体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧，便于运输和安装。

　　3、特性

　　复合支柱绝缘子不同类型有不同的作用，结构高度和爬电距离也各不相同，复合支柱绝缘子主要用于变电站，具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装维护方便，其上下端部的安装尺寸与相应的瓷支柱绝缘子的安装尺寸相同，可以互换使用。

　　4、机械强度等级

　　机械强度等级是按额定弯曲负荷(SCL)确定的。额定弯曲负荷如下：

　　1) 户内棒形支柱绝缘子：2，4，8，16，25kN。

　　2) 户外棒形支柱绝缘子：2，4，6，8，10，12.5，16，20，25，31.5，40kN。

　　5、技术标准

　　GB/T 8287.1-2008 《标称电压高于1000V系统用户内和户外支柱绝缘子 第1部分：瓷或玻璃绝缘子的试验》

　　GB/T 8287.2-2008 《标称电压高于1000V系统用户内和户外支柱绝缘子 第2部分：尺寸与特性》

　　GB/T 25096-2010 《交流电压高于1000V变电站用支柱复合绝缘子 定义、试验方法及接收准则》

　　DL/T 1048-2007 《标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则》

　　6、安装注意事项

　　(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。

　　(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。

　　(3)严禁脚踩绝缘子伞群。

　　(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。

　　(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。
