电力金具就是架构电力传送系统的各种金属附件。包含有：悬吊金具(也叫支持金具、悬吊线夹)，连接金具(又称挂线零件)，防护金具，固定金具(也叫电厂金具、大电流母线金具)，接触金具，接续金具，锚固金具(也叫紧固金具、耐线线夹)这几种。

　　01 金具定义

　　电力金具，是连接和组合电力系统中各类装置，以传递机械，电气负荷或起到某种防护作用的附件，简称金具。

　　02 基本概括

　　输电线广泛使用的铁制或铝制金属附件，统称为金具。金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。

　　大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。

　　03 分类

　　1) 按作用性能及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别。(下面按这分类介绍常用线路金具)

　　2)按用途可用为线路金具和变电金具。

　　3)按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。

　　4)还可分为国标与非国标，既我们常说的标金及非标金具。

　　04 悬垂线夹

　　悬垂线夹是将导(地)线悬挂至悬垂绝缘子串(组)或金具串(组)上的金具。

　　悬垂线夹常有的定型产品，现在保留了U型螺栓式样固定悬垂一种(通常叫船型线夹)它是由挂架U型螺栓，船体组成。另一种就是预绞式悬垂线夹。

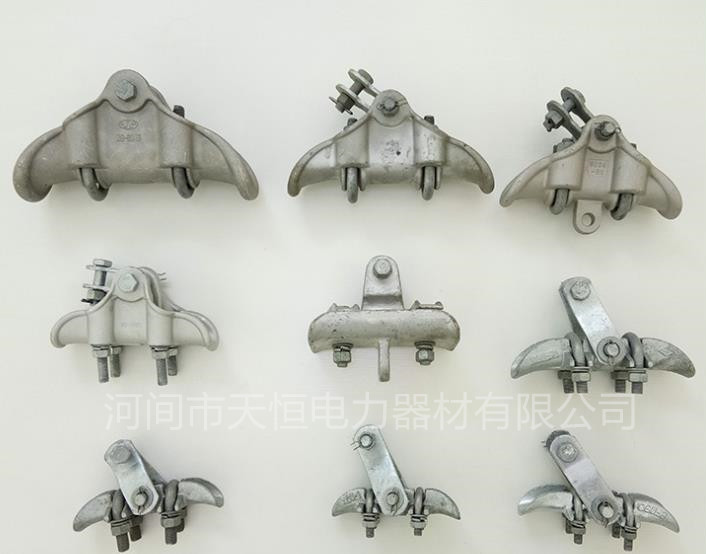

　　△ 螺栓型悬垂线夹

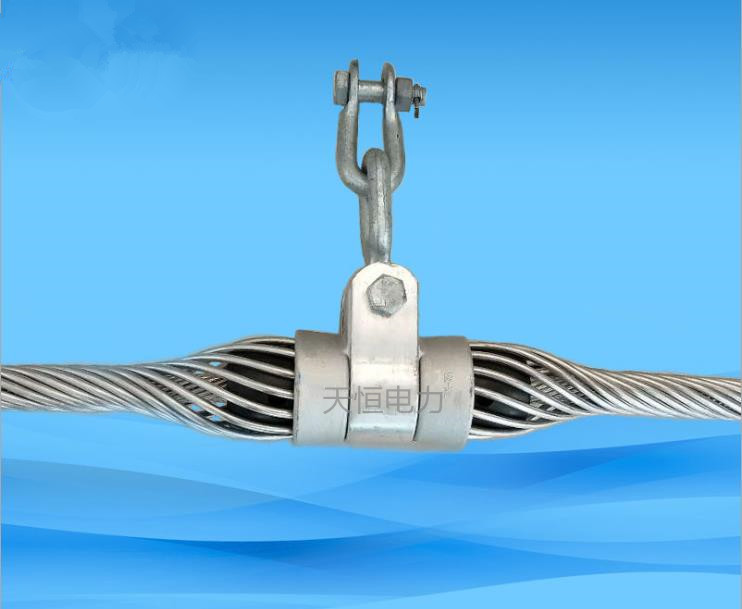

　　预交式悬垂线夹

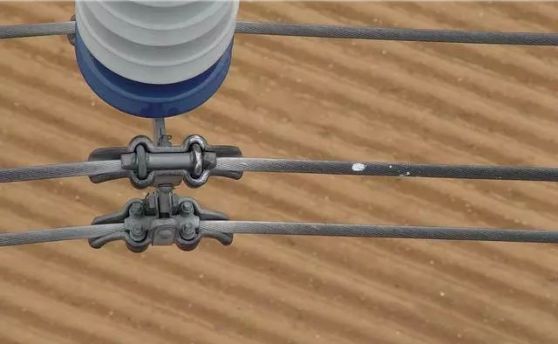

　　悬垂线夹现场使用图

　　05 耐张线夹

　　耐张线夹是将导(地)线连接至耐张串(组)或金具串(组)上的金具。

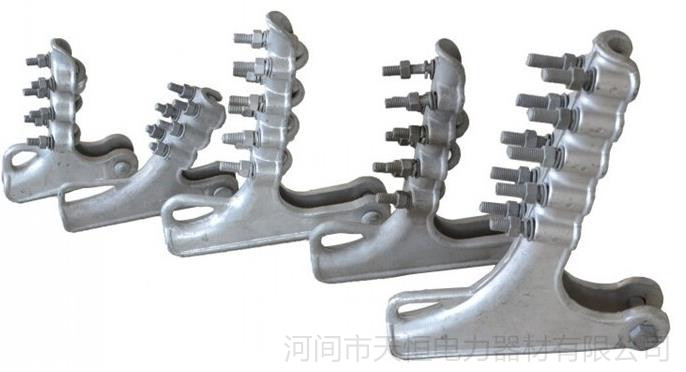

　　螺栓型耐张线夹

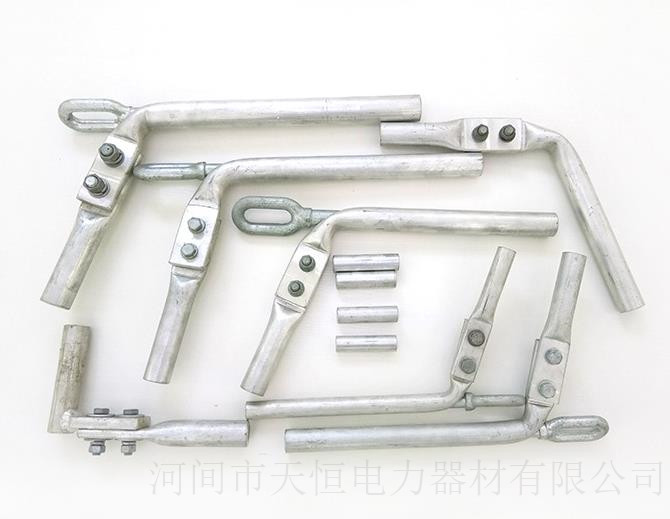

　　液压型耐张线夹

　　预交式耐张线夹


　　耐张线夹按结构和安装条件的不同，大致上可分为两类。*类：耐张线夹要承受导线或地线的全部拉力，线夹握力不小于被安装导线或地线额定抗拉力的90，但不作为导电体。这类线夹在导线安装后还可以拆下，另行使用。该类线夹有螺栓型耐张线夹和楔型耐张线夹等。第二类：耐张线夹除承受导线或地线的全部拉力外，又作为导电体。因此这类线夹一旦安装后，就不能再行拆卸，又称为死线夹。由于是导电体，线夹的安装必须遵守有关安装操作规程的规定认真进行。

　　06连接金具

　　连接金具是将绝缘子、悬垂线夹、耐张线夹及防护金具等连接组合成悬垂或耐张串(组)的金具。

　　连接金具

　　分类及用途：U型挂环、二联板、直角挂板、延长环、U型螺丝等金具称为通用金具，用于绝缘子串同金具之间，线夹与绝缘子串之间，地线与杆塔之间的联接。球头挂环、碗头挂板等是连结球窝型绝缘子的专用金具。

　　07 接续金具

　　接续金具用于导(地)线之间的连接或补休，并能满足导(地)线一定的机械及电气性能要求的金具。

　　接续管

　　08 防护金具

　　用 于对导线、地线、各类电气装置或金具本身，起到电气性能或机械性能保护作用的金具。

　　防震锤

　　间隔棒

　　重锤

　　09 拉线金具

　　由杆塔至地锚之间连接、固定、调整和保护拉线的金属器件，用于拉线的连接和承受拉力之用。

　　UT型挂环

　　楔形线夹

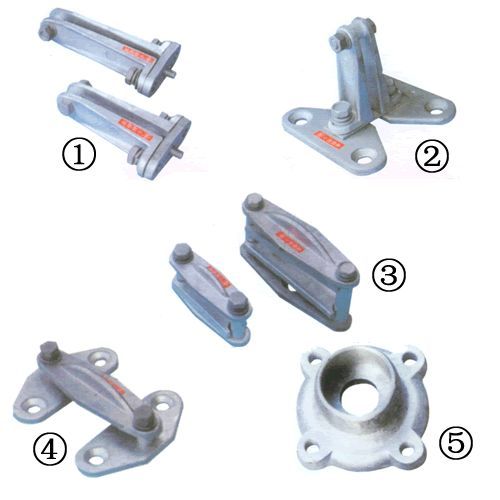

　　10 母线金具

　　固定、悬挂及支撑母线等的金具。
