电力横担

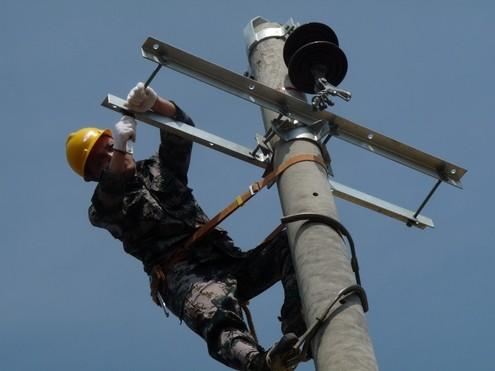

电力横担安装在杆的上部,以安装绝缘体来固定电线。一些横担还配有避雷器、跌落式熔断器或隔离开关、断路器、电缆终端和其他设备。横担的长度应根据具体需要确定。横担由铁或木头制成,也使用陶瓷横臂。铁横担由角钢制成,坚固耐用。常用的角钢是63×5或50×5。木制横臂现在很少使用,通常是100×100或80×80的方形截面板条。陶瓷横担将横担与绝缘体结合在一起,可以直接固定导体。对杆塔有良好的绝缘效果。
绝缘子
架空线的导体通常固定在绝缘体上。瓷绝缘子,通常被称为瓷瓶,使用更频繁。除了瓷绝缘子,现在还使用硅橡胶绝缘子或陶瓷横担。
常用绝缘子型号代号含义如下:
P-针式(用于型号的*个字母)
Xp-悬式(旧型用X表示悬式)
T -铁横担用
M-木横担用
CD-瓷横担
C-悬式绝缘子的连接方式为槽形;球形连接则不标注。

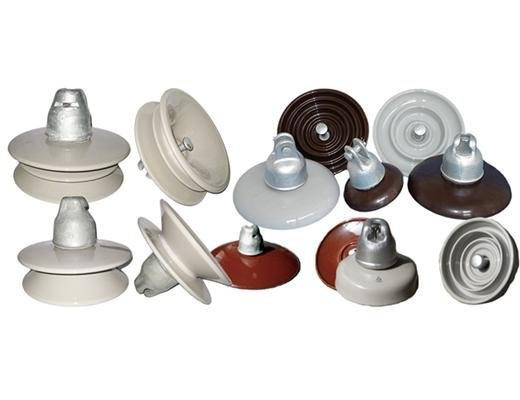

(a、b)高压针式 (c)低压蝶式(d)低压针式
(e)槽型悬式(f)球形悬式(g)防污型悬式(h)陶瓷横担
例如
P-10T、P-10M分别为10KV铁横担用针式绝缘子和木横担用针式绝缘子;XP-7C和XP-4分别代替旧型号X-4.5C和X-3悬式绝缘子。
