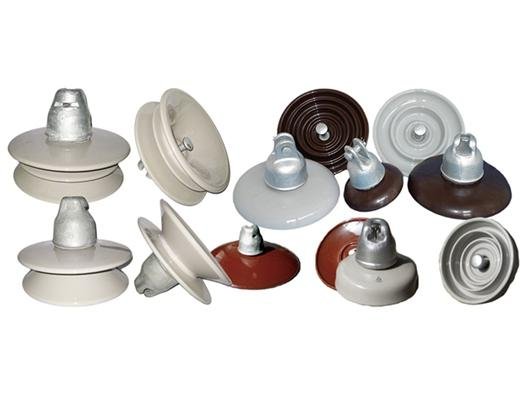

U70BP/146D盘形悬式瓷绝缘子

日期:2020-08-25 16:29:30

点击:



  U70BP/146D盘形悬式瓷绝缘子概述:

  盘形悬式瓷绝缘子可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次,满容量短路电流开断次数可达50次。盘形悬式瓷绝缘子适于重合闸操作并有极高的操作可靠性与使用寿命。盘形悬式瓷绝缘子(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅需对操作机构做间或性的清扫或润滑。盘形悬式瓷绝缘子(极柱型)采用了固体绝缘结构—集成固封极柱,实现了免维护。盘形悬式瓷绝缘子在开关柜内的安装形式既可以是固定式,也可以是可抽出式的,还可安装于框架上使用

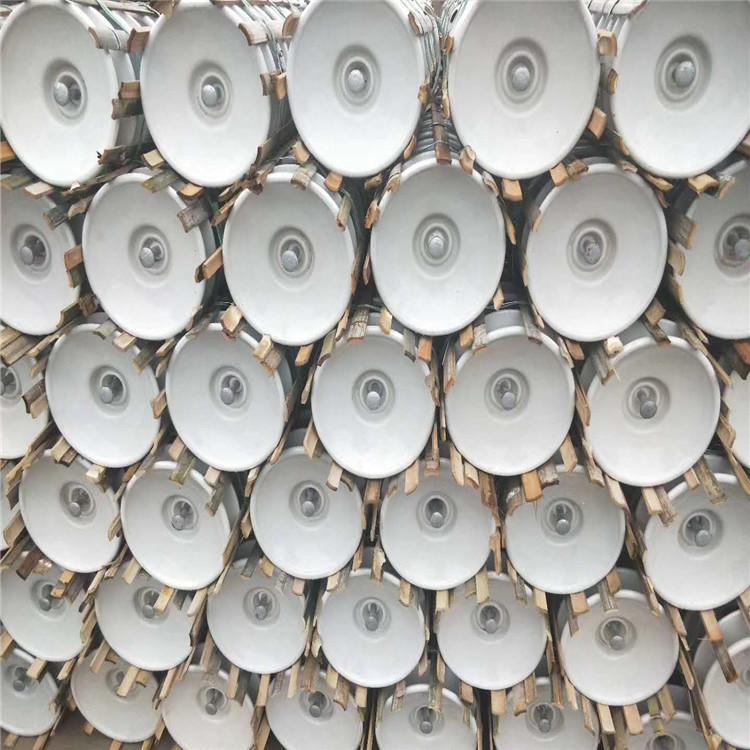

u70bp/146d悬式瓷绝缘子


  天恒电力绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。

  绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。

  绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。

  内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。

  高压线路盘形悬式瓷绝缘子供高压架空输配电线路中的绝缘和固定导线用,一般组装成绝缘子串用于不同电压等级的线路上。

  普通型绝缘子适用于一般地区,如适当增加绝缘子片数亦可提高污闪性能。

  U70BP/146D盘形悬式瓷绝缘子由瓷件、铁帽和钢脚用不低于525号硅酸盐水泥、石英砂胶合剂胶装而成。铁帽及钢脚与胶合剂接触表面薄涂一层缓冲层,钢脚顶部有弹性衬垫。瓷件表面一般绘白釉、棕釉,根据需要也可绘其它釉。铁帽、钢脚表面全部热度锌。球型连接的推拉式弹性锁紧销有W型和R型两种型式,均用锡青铜、黄铜、奥氏体不锈钢制成,弹性及防腐性好,拆装方便。槽型连接的圆柱形和驼背形开口销,前者表面热度锌,后者用黄铜制造。上述弹性锁紧销,圆柱销等零件均与产品成套供应。

  绝缘子按连接方式分球型和槽型两种。

  同一强度等级的普通型和耐污型绝缘子,采用相同的球窝连接尺寸,可保证互换。

  二、型号说明

  XP—以机电破坏负荷表示的普通型悬式瓷绝缘子;X—以一小时机电负荷表示的普通型悬式瓷绝缘子,其右下角数字为设计顺序号,数字70、80、100、120、160、210、300为额定机电破坏负荷(KN);3、4.5为一小时机电实验的机械负荷(t),C—槽型链接(球形链接不表示)。

u70bp/146d盘形悬式瓷绝缘子

  U70BP/146D盘形悬式瓷绝缘子技术参数

产品型号
图号
公称结构高度
H

mm
公称盘径
D

mm
公称爬电距离
L

mm
连接型式标记
额定机电破坏负荷

kN
逐个拉伸负荷

kN
打击破坏负荷

N·cm
工频耐受电压 kV
雷电冲击干耐受电压

kV
工频击穿电压

kV
无线电干扰电压
重量

kg
GB/T7253
-2005
(新型号)
GB/T7253
-1987
(老型号)
湿
对地试验电压

kV
1MHz***大无线电干扰电压

μV
U40C
XP-40C
1
140
190
200
16C
40
20
565
55
30
75
90
7.5
50
2.9

XP-40T
2
150
190
200
16C
40
20
565
55
30
75
90
7.5
50
3.4
U70BL
XP-70
3
146
255
295
16B
70
35
565
70
40
100
110
10
50
4.8
U70C
XP-70C
1
146
255
295
16C
70
35
565
70
40
100
110
10
50
4.7

XP-70T
2
146/
170
255
295
16C
70
35
565
70
40
100
110
10
50
4.6
U70BS
XP1-70
3
127
255
295
16B
70
35
565
70
40
100
110
10
50
4.6
U70BL
XP2-70
3
146
200
210
16B
70
35
565
50
30
100
110
10
50
3.7
XP3-70
4
146
255
310
16B
70
35
565
70
40
100
110
10
50
4.9
U70C
XP3-70C
5
146
255
310
16C
70
35
565
70
40
100
110
10
50
5.1
U70BL
XP4-70
4
146
270
330
16B
70
35
565
70
40
100
110
10
50
5.1
U100BL
XP-100
6
146
255
295
16B
100
50
678
70
40
100
110
10
50
5.8
XP2-100
6
146
255
340
16B
100
50
678
70
40
100
120
10
50
6.1
U100CL
XP-100C
5
146
255
295
16C
100
50
678
70
40
100
110
10
50
5.8
U120B
XP-120
6
146
255
295
16B
120
60
678
70
40
100
110
10
50
6.1
XP1-120
6
146
255
320
16B
120
60
678
70
40
100
120
10
50
6.6
U160B
XP-160
6
155
255
305
20
160
80
1017
70
40
100
110
10
50
6.8
U160BS
XP1-160
6
146
255
305
20
160
80
1017
70
40
100
110
10
50
6.8
XP2-160
6
146
280
330
20
160
80
1017
75
42
105
110
10
50
7.6
U210B
XP-210
7
170
280
335
24
210
105
1017
75
42
105
120
10
50
9.8
XP1-210
7
170
280
335
20
210
105
1017
75
42
105
120
10
50
9.4
XP4-210
7
170
280
380
20/24
210
105
1017
75
42
105
120
10
50
9.8
U240B
XP-240
7
170
280
405
24
240
120
1017
75
45
110
120
10
50
11.4
U300B
XP-300
7
195
320
370
24
300
150
1017
75
45
110
120
10
50
13.5
