低压针式绝缘子PD-1

日期:2019-09-19 20:36:32

点击:



  一、概述

  用于直流或工频交流额定电压低于1000V的架空电力线路中,作绝缘和固定导线用。按其结构型式分为低压针式绝缘子、低压蝶式绝缘子、低压线轴式绝缘子。其安装使用地点的周围环境温度为-40℃~+40℃,海拔不超过1000m。

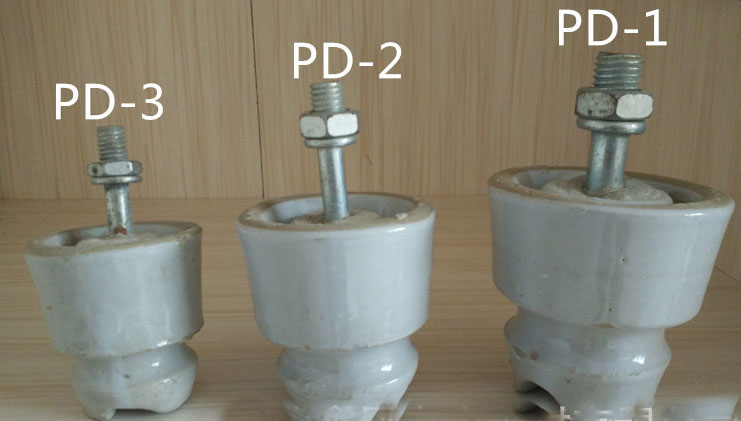

针式绝缘子PD-1

  二、技术标准

  JB/T 10585.1-2006 《低压电力线路绝缘子 第1部分:低压架空电力线路绝缘子》

  三、型号说明

  针式:

  PD——低压线路针式绝缘子;

  “-”后数字为形状尺寸序数,“1”为尺寸*大的一种;

  T、M、W——安装连接形式代号,T表示铁担直脚,M表示木担直脚,W表示弯脚。

  蝶式:

  ED——低压线路蝶式绝缘子;

  “-”后数字为形状尺寸序数,“1”为尺寸*大的一种。

  线轴式:

  EX——低压线轴式绝缘子;

  “-”后数字为形状尺寸序数,“1”为尺寸*大的一种。

主要尺寸:
型号
图号
H
h
D
d
d1
d2
R
ED-1
1
90
46
100
95
50
22
12
ED-2
1
75
38
80
75
42
20
10
ED-3
1
65
34
70
65
36
16
8
ED-4
1
50
26
60
55
30
16
6

  线轴绝缘子

主要尺寸:
型号
图号
H
h
D
d1
d2
R
EX-1
2
90
45
85
55
22
12
EX-2
2
75
37.5
70
45
20
10
EX-3
2
65
32.5
65
40
16
8
EX-4
2
50
25
55
35
16
6

  针式绝缘子

主要尺寸:
型号
图号
H
h
h1
h2
D
d1
d2
R
R1
PD-1T
3
145
80
50
35
80
50
16
10
10
PD-1M
3
220
80
50
110
80
50
16
10
10
PD-2T
3
125
66
45
35
70
44
12
8
8
PD-2M
3
195
66
45
105
70
44
12
8
8
PD-2W
4
155
66
45
55
70
44
12
8
8

  鼓形绝缘子(瓷珠)

主要尺寸:
型号
图号
H
h
h1
D
d1
d2
R
G-25
5
25
15
3
22
16
7
3
G-38
5
38
25
3
30
20
8
5
G-50
5
50
35
4
36
24
9
6
G-60
5
60
40
5
45
30
10
7.5
GK-50
6
50
35
-
35
24
-
6
