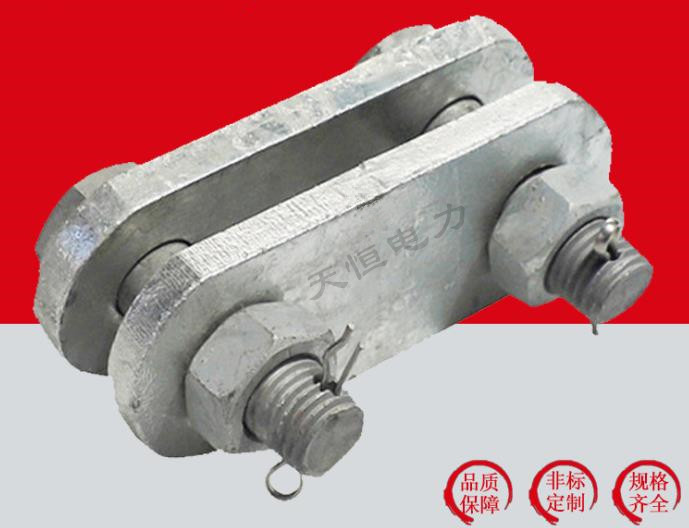

直角挂板(P型)

日期:2019-05-20 21:14:44

点击:


       直角挂板是全世界使用得*广泛的联塔金具,其中一些结构改进后的产品有了新的名称,如:耳轴挂板等。其共同的特点是:挂板上端(横担侧)采用一根长杆螺栓与横担连接,螺栓承受双剪切面的受力状态,挂板下面(绝缘子串侧)通常是槽型连接方式,包括单板型和双板型。上端形成前后方的转动轴,下方形成左右方的转动轴,两轴形成90度转角。UB型挂板强度高,质量可靠
天恒型号

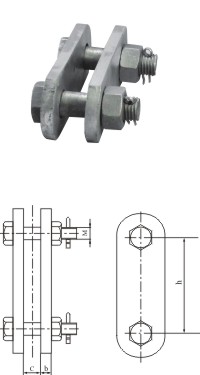

主要尺寸(mm)
标称破坏
荷重(kN)
重量(kg)
b
C
h
M
P-7
6
18
70
16
70
0.6
P-10
8
20
80
18
100
0.9
P-12
10
24
90
22
120
1.5
P-16
12
26
100
24
160
2.4
P-1630
12
26
300
24
160
4.8
P-21
14
30
120
27
210
4.1
P-2118
14
30
180
27
210
5.1
P-2124
14
30
240
27
210
6.0
P-2130
14
30
300
27
210
6.9
P-2136
14
30
360
27
210
7.8
P-2142
14
30
420
27
210
8.7
P-2148
14
30
480
27
210
9.7
P-2154
14
30
540
27
210
10.6
P-25
16
34
120
30
250
5.2
P-30
16
38
120
36
300
4.7
P-3018
16
38
180
36
300
6.1
P-3024
16
38
240
36
300
7.3
P-3030
16
38
300
36
300
8.4
P-3036
16
38
360
36
300
9.1
P-3042
16
38
420
36
300
10.9
P-3048
16
38
480
36
300
12.1
P-3054
16
38
540
36
300
13.3
P-32S
14
32
180
30
320
5.9
P-42S
16
38
200
36
420
8.6
P-50
18
44
200
42
500
12.5
P-6412S
20
42
120
42
640
11.4
P-64135S
20
42
135
42
640
11.5
P-84135S
20
44
135
48
840
15.4
P-84200S
20
44
200
48
840
18.2
P-0770
6
20
70
16
70
0.6
P-1080
10
20
80
18
100
0.9
P-1290
10
20
90
22
120
1.5
P-16100
10
22
100
24
160
2.7
P-21120
10
24
120
24
210
3.2
P-25120
12
28
120
27
250
4.2
P-?32120
14
32
120
30
320
4.4
P-42120
16
36
120
36
420
5.6
P-55180
16
36
180
36
550
9.4
P-64120
20
40
120
42
640
11.4
闭口销为不锈钢件,其余为热镀锌钢制件。
