直角挂板(ZS型)

日期:2019-05-20 20:35:43

点击:

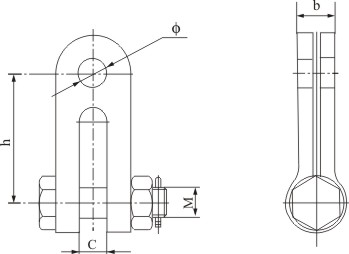

天恒型号

标称破坏
荷重(kN)
重量(kg)
Φ
b
C
h
M
ZS-7
20
16
18
80
16
70
0.58
ZS-10
20
18
20
80
18
100
0.90
ZS-12
24
22
22
80
22
120
1.00
ZS-16
26
24
26
90
24
160
1.60
ZS-25
33
30
33
120
30
250
4.33
ZS-30
39
34
38
150
36
300
5.64
ZS-665
20
16
20
65
16
60
0.65
闭口销为不锈钢件,其余为热镀锌钢制件。
天恒型号
主要尺寸(mm)
标称破坏
荷重(kN)
重量(kg)
Φ
b
C
h
M
ZS-0780
20
16
18
80
16
70
0.6
ZS-1080
20
18
20
80
18
100
0.9
ZS-1280
24
22
22
80
22
120
1.0
ZS-1690
26
18
22
90
24
160
1.9
ZS-16100
26
18
24
100
24
160
2.1
闭口销为不锈钢件,其余为热镀锌钢制件。

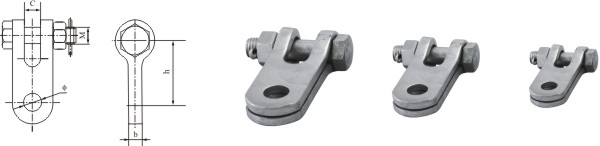

       直角挂板是全世界使用得*广泛的联塔金具,其中一些结构改进后的产品有了新的名称,如:耳轴挂板等。其共同的特点是:挂板上端(横担侧)采用一根长杆螺栓与横担连接,螺栓承受双剪切面的受力状态,挂板下面(绝缘子串侧)通常是槽型连接方式,包括单板型和双板型。上端形成前后方的转动轴,下方形成左右方的转动轴,两轴形成90度转角。UB型挂板强度高,质量可靠
