用途

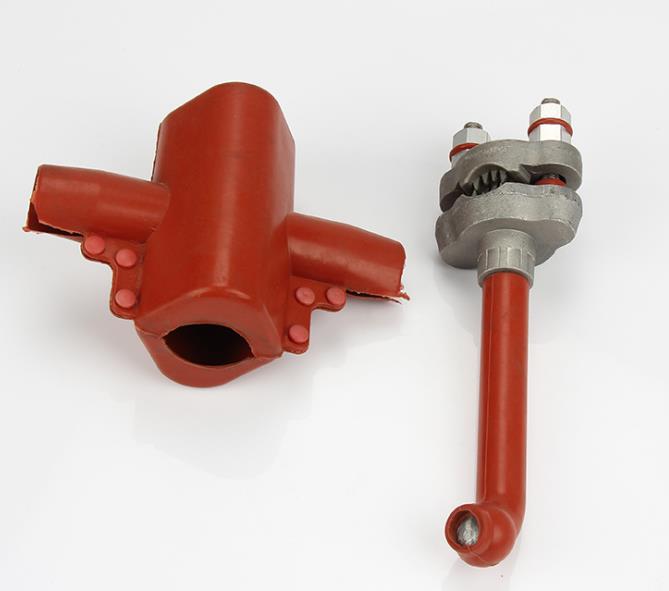

　　防止架空绝缘导线雷击断线的保护装置，适用于铜、铝架空绝缘导线。

　　性能参数

　　1、雷电全波冲击耐受电压 (峰值) kV: 100

　　2、1min 工频耐受电压 (有效值) kV: 50

　　3、工频电弧电流 (有效值) kA: 12.5

　　4、穿刺部位涂有独特的防水绝缘膏

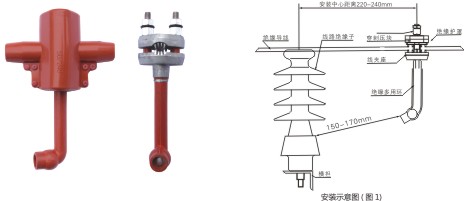

　　安装说明

　　本产品安装在线路绝缘子的负荷侧。

　　穿刺式夹线方式：

　　1、铝合金力矩螺母的紧固方法：将绝缘导线平行卡进线夹槽内，先用手拧紧力矩螺母，再用套筒扳手交替均匀拧紧至力矩螺母顶端脱落为止，再把绝缘护套装配在夹线金具上即可。

　　2、普通螺母的紧固定方法：根据导线截面及天气温度设定扭力扳手扭力值：20-35NM，用扭力扳手交替、对称拧紧2个压螺母，待扳手拧到已设定的扭力扳手扭力值时即可，然后拧紧备紧螺母，以防止压螺母松动，再把绝缘护套装配在夹线金具上即可。

　　非穿刺式夹线方式：

　　将绝缘导线剥开一段约65-80mm缠绕上铝包带嵌入夹线金具上，用扳手把压紧螺母拧紧带动压块座压紧导线即可，再把绝缘护套装配在夹线金具上即可。

　　规格及技术参数
