RXWO-35

日期:2018-09-27 11:17:44

点击:



RXWO-35

RXWO-35
  • 国标代号 : RXWO-35,RW10-35\RW9-35
  • 同类产品其他厂家代号 : RXWO-35,RW10-35\RW9-35
RXWO-35、RW10-35\RW9-35型户外高压限流熔断器结构说明河间市天恒电力器材有限公司生产的熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用坚固法兰把瓷套固定在棒形支柱绝缘子上,其结构说明和外形尺寸如图所示。熔体管采用含氧化硅较高的原料作灭弧介质,应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时,熔丝立


详细描述

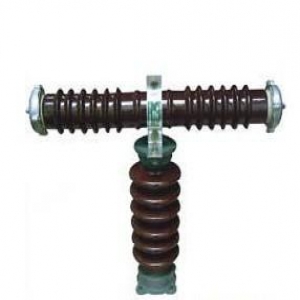

RXWO-35RW10-35\RW9-35型户外高压限流熔断器

结构说明

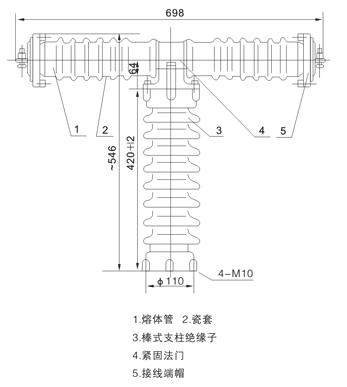

河间市天恒电力器材有限公司生产的熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用坚固法兰把瓷套固定在棒形支柱绝缘子上,其结构说明和外形尺寸如图所示。
熔体管采用含氧化硅较高的原料作灭弧介质,应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时,熔丝立即熔断,电弧发生在几条并联的窄缝中,电弧中的金属蒸汽渗入石英砂中,被强烈游离,迅速把电弧熄灭。所以,这种熔断器性能良好,开断容量大。



外形尺寸

技术参数

型号

额定
电压

额定电流

断路器
容量(三相)
(兆伏安)

熔断电流

切断*大
短路电流
(KV)限流

过电压
倍数不超过

重量
(Kg)

备注

RXWO-35/0.5
RW10-35/0.5

35

0.20.51A

1000

0.61.8

14

2.5倍工作电压

23

保护电压互感器

RXWO-35/2
RW10-35/2

35

2

200

34



2.5倍工作电压

23

电力线路保护

RXWO-35/3
RW10-35-35/3

35

3

200

4.56



2.5倍工作电压

23

RXWO-35/5
RW10-35/5

35

5

200

810



2.5倍工作电压

23

RXWO-35/7.5
RW10-35/7.5

35

7.5

200

115



2.5倍工作电压

23

RXWO-35/10
RW10-35/10

35

10

200

1520



2.5倍工作电压

23





高压熔断器适用于输电线路与电力变压器短路及过载保护,是保护电力设备不受损害的简单的一种电器。天恒电力官方网站:
高压熔断器适用于海拔1000米下,环境温度不高于+40,不低于-40使用,不使用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
