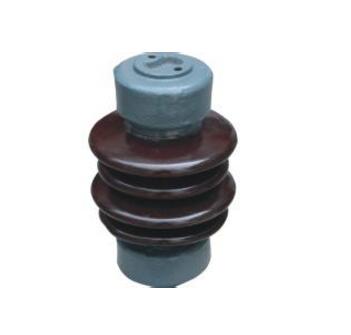

高压支柱绝缘子

概述

高压支柱瓷绝缘子，用于工频交流电压40.5KV~550KV户外电站、变电所装置和电器设备中，作带电部分的绝缘和支持用。

高压支柱瓷绝缘子分为普通型和耐污型两大类。耐污型按污秽等级分为Ⅱ级、Ⅲ级、Ⅳ级。高压耐污棒形支柱绝缘子，均采用大小伞结构，大伞间间距大，不易被雨水桥接，同时大伞又能起到保护小伞的作用，从而提高产品的电气性能。

瓷件按强度等级不同，分别采用铝质中强瓷，高强瓷制成。所有产品胶装端采用上砂结构，高强瓷采用了压缩釉和压缩砂，有效地提高了瓷件和胶结强度；从而提高产品运行可靠性，水泥表面涂防水胶。

 ZS 上下法兰均为球墨铸铁，表面全部热镀锌，在保证强度的同时，提高了抗腐蚀能力。根据用户要求，还可配置外磁性法兰。



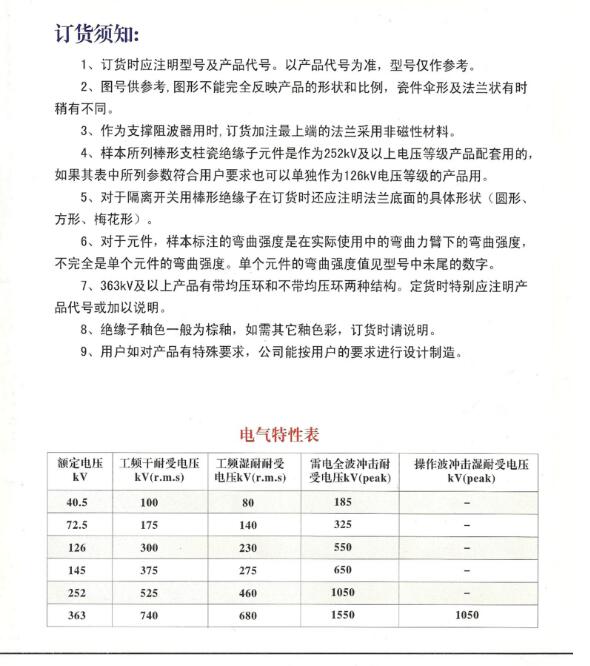

技术标准

高压支柱瓷绝缘子，严格按照GB8287-1《高压支柱瓷绝缘子*部分：技术条件》、GB8287-2《高压支柱瓷绝缘子第二部分：尺寸与特性》和GB12744《耐污型户外棒形支柱瓷绝缘子》生产，亦可按IEC168和国外标准供货

主要型号：

型号：

110KV：ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/4、

40.5KV：ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-2、

72.5KV：ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、

126KV：ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32-3

252KV：ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16

363KV：ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、

35KV：ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6

支柱绝缘子组成与分类：

    高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。

    高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9级，其中户内绝缘子仅生产7.2～40.5kV级。

户内支柱绝缘子：2，4，8，6，25KN；

户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。

    （1）外胶装支柱瓷绝缘子：是*早生产的户内空心隔板支柱绝缘子，其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上，称为外胶装结构。上金属附件是圆形的，下金属附件有圆形、椭圆形和方形的三种型式。瓷件表面上一般有很少的几个棱，以提高冲击和工频闪络电压，特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。为了减少热应力以及调节瓷件制造上的高度差别，附件和瓷件之间垫有衬垫。

    （2）户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点，为了减小绝缘子外形尺寸，特别是高度尺寸，发展了户内内胶装绝缘子系列。为了充分利用绝缘件高度，上、下金属附件均借胶合剂胶装入瓷件的上、下孔内，衬垫是为了缓和热应力或作为一个隔层的。内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多，更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小，并节省了电力设备所占空间。目前它使用在7.2—24kV级。

    （3）联合胶装支柱瓷绝缘子：这种绝缘子由于上附件内胶装，从而缩短了绝缘子高度，同时由于下附件外胶装，可以有效地发挥瓷体的机械强度，缩小了瓷件直径。此外，这种绝缘子制作也简单。

户外支柱绝缘子按结构分，有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。

    户外针式支柱绝缘子与（线路）针式绝缘子相似，区别在于前者头部胶装了金属帽，通过帽上的螺纹孔和一定的金具固定所支持的带电导体，而后者一般靠瓷件头部的顶槽或侧槽直接绑扎导线。针式支柱绝缘子电压等级一般到40.5kV，更高电压等级时由几个元件串接成绝缘子柱使用。

    户外棒形支柱绝缘子，我国20世纪60年代初期开始生产，70年代以来大量生产了棒形支柱绝缘子以代替针式支柱绝缘子。这种绝缘子与线路柱式绝缘子以及瓷横担绝缘子相似同属A型绝缘子，使用中不击穿、不老化，运行维护简单。棒形支柱绝缘子元件电压等级一般到126kV，更高电压等级时亦串接成柱使用。棒形支柱绝缘子也称实心支柱绝缘子，它属于圆柱形支柱绝缘子。
