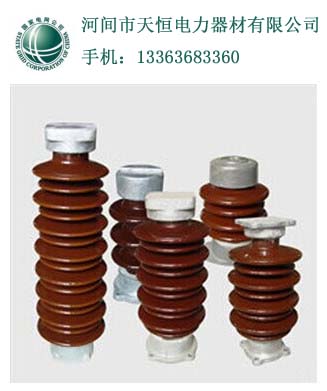

户外棒形支柱瓷绝缘子
联系方式

地址:河北省河间市行别营工业区

手机:13363683360(韩经理)

Q Q:1285665616

邮箱:1285665616@qq.com

绝缘子|绝缘子|复合绝缘子|玻璃绝缘子|支柱绝缘子|电力金具厂家-河间天恒电力器材left图

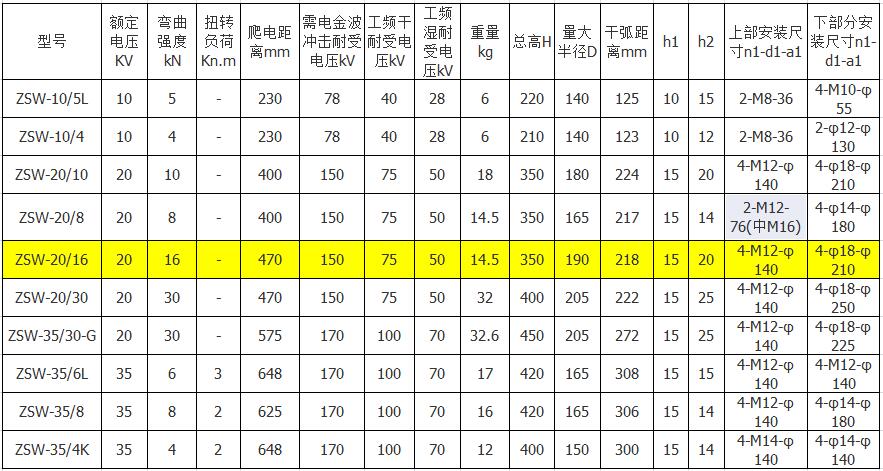

ZSW-20/16支柱绝缘子

日期:2018-09-27 10:14:19

点击:




一、用途及使用环境

  户外实心棒形支柱绝缘子于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用。

  绝缘子适用环境为-40~+40,部分产品可用于海拔高度为4000m的地区。产品分为普通形和耐污性两大类,耐污性可适用于中等、重及特重污区。

  二、结构和工艺特点

  改系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构,我厂的瓷配方先进,性能优异,经实际运行,可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂,具有与瓷体优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度。产品的法兰结构合理,受力时应力分布均匀。其材料为机械强度高的球墨铸铁,表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥,加上合理的养护工艺,使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性,本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

  三、产品技术标准

  GB8287.1 高压瓷支柱绝缘子 技术条件

  IEC 168 高压瓷支柱绝缘子

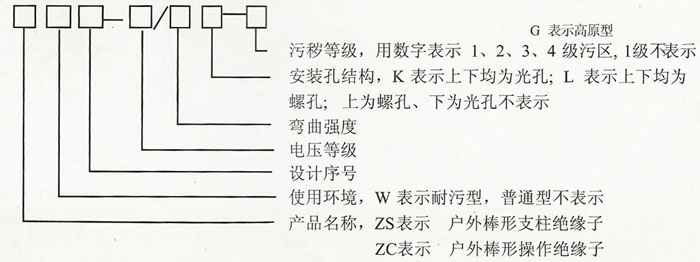

  四、产品型号说明





  例1:zsw2-220/16k-3

  表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区。

  例2:ZSI-110/4L

  表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区。
