GW5隔离开关

日期:2018-09-27 11:22:28

点击:

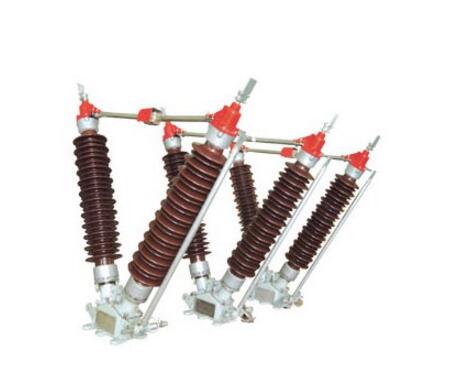

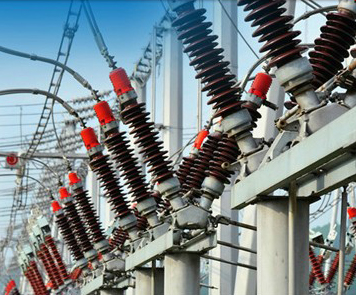

GW5隔离开关

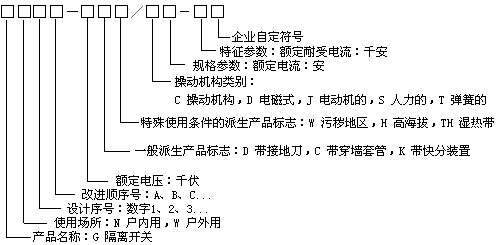

  • 国标代号 : GW5系列隔离开关
  • 同类产品其他厂家代号 : 各厂家代号基本相同
GW5系列户外高压隔离开关是三相交流50HZ户外高压电器,供有电压无负荷时分合电路之用。   GW5系列户外高压隔离开关按外绝缘能力分为普通型和耐污型两种,均可附装接地开关,接地开关分单接地、双接地两种,接地开关按承受短路电流的电动力作用的热效应能力又分为Ⅰ型和Ⅱ型。


详细描述



GW5系列户外高压隔离开关




GW5系列户外高压隔离开关是三相交流50HZ户外高压电器,供有电压无负荷时分合电路之用。
  GW5系列户外高压隔离开关按外绝缘能力分为普通型和耐污型两种,均可附装接地开关,接地开关分单接地、双接地两种,接地开关按承受短路电流的电动力作用的热效应能力又分为Ⅰ型和Ⅱ型。



一、结构:
  GW5系列户外高压隔离开关配用CS17型人力操作机构,机构上附装电磁锁及设有联锁板以实现隔离开关主闸刀和接地开关之间的联锁。
二、技术参数:

                             产品型号 Type
           参数 Data
 项目名称 Item

GW5-40.5D
D(W)

GW5-72.5D
D(W)

GW5-126D
D(W)

 额定电压 Rated Voltage kV
40.5
72.5
126

 额定电流 Rated current A

630 1250 1600
 额定短时耐受电流(有效值)Rated short time withstand current(rms) kA
20 31.5 40
 额定短路持续时间 Rated short-circuit sustanined time S
4
 额定峰值耐受电流(峰值)Rated peak withstand curent(peak) kA
50 80 100
 接线端子额定静拉力(纵向)Rated mechanical load of termina(axial)
750
1000
1000

 额定短时工频耐受电压(有效值)
 Rated short-time power frequence
 withstand voltage(rms) kV

对地
to each

85
140
185

断口
between breaks

110
160
210

 额定雷电冲击耐受电压(峰值)
 Lightning impulse withstand
 voltage(peak) kV

对地
to each

185
325
450

断口
between breaks

215
375
520

 与隔离开关组装的接地开关额定参数
 Technical data of earthing switch is connected with disconnector



 Ⅰ型
 Type

4s额定短时耐受电流(有效值)
4s short time withstand current(rms) kA

8

额定峰值耐受电流(峰值)
Peak withstand current(peak) kA

20

 Ⅱ型
 TypeⅡ

1s额定短时耐受电流(有效值)
1s short time withstand current(rms) kA

20 31.5

额定峰值耐受电流(峰值)
Peak withst and current(peak) kA

50 80

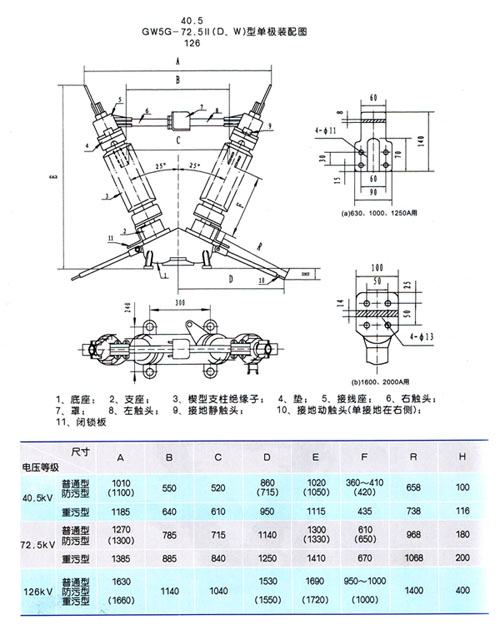

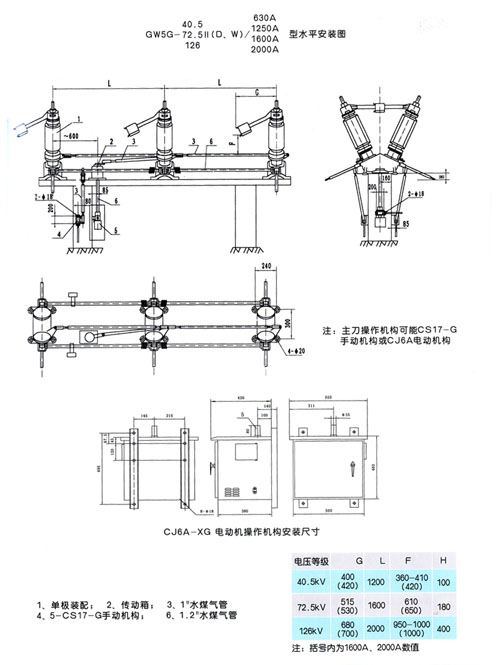

三、安装尺寸及外型图:






我公司是生产的6-220kV户内外普通型及耐污型高压隔离开关的国家定点企业。生产的户内外高压隔离开关结构合理、性能稳定、工艺先进、运行安全可靠。
  高压隔离开关是一种没有专门灭弧装置的高压开关设备,在分闸状态有明显可见的断口,在合闸状态能可靠地通过正常工作电流和短路故障电流,可供高压电气设备在无负载而有电压的情况下分合电路之用,在线路检修时可保证在隔离区域内安全地进行工作。
四、采用标准:
本厂生产的高压隔离开关满足下列标准:
1 GB1985《交流高压隔离开关和接地开关》
2 GB11022《高压开关设备通用技术条件》
3 GB763《交流高压电器在长期工作时的发热》
4 等效采用IEC-129出版物《交流高压隔离开关与接地开关》
5 等效采用IEC-694出版物《高压开关设备和控制设备标准和共同条款》
6 GB311.1《高压输变电设备的绝缘配合》
7 GB/T16927.1~2《高电压试验技术》
8 GB2706《交流高压电器动、热稳定试验方法》
9 GB3309《高压开关设备在常温下的机械试验》
10 GB5582《高压电力设备外绝缘的污秽等级》
11 GB5273《变压器、高压电器和套管的接线端子》
12 GB/T12601《高压开关设备严重冻冰条件下的操作试验》
13 GB/T13540《高压开关设备抗地震性能试验》
14 ZB/T6462《交流高压隔离开关开合母线转换电流试验》
15 JB/DQ2080《高压开关设备防雨试验方法》
16 GB11604《高压电器设备无线电干扰测量方法》

五、使用条件:
正常使用条件
1 海拔分为1000m、2000m、3000m;
2 周围空气温度
上限 +40℃
下限 一般地区:户内为-10℃,户外为-30℃;高寒地区:户内为-25℃,户外为-40℃;
3 户内产品湿度:相对湿度:日平均值不大于95%,月平均值不大于90%;
4 户外产品风压不超过700Pa(相当于风速34m/s);
5 地震烈度不超过8度;
6 户外产品覆冰厚度为5mm、10mm;
7 空气污秽程序:
户外产品的使用环境的污秽程度分为0、I级(普通型)、II级(中污型)、III、IV级(重污型),由产品技术条件规定。
8 户内产品周围空气应不受腐蚀性或可烯气体,水蒸气等明显污染,无经常性的剧烈振动。
异常使用条件
说明:用户需要超出上述标准规定及使用条件的产品,由供需双方协商。
