复合支柱绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的产品;体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。 本品采用整体棒型设计，结构紧凑，质量高、重量是同等级瓷和玻璃绝缘子的1/10，运输安装极为方便。
适用于污秽地区，高机械拉伸负荷，大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60度--+200度环境温度下性能稳定;采用的不可击穿型设计，运行中无需测零值。电气性能优越，机械强度高，内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍，是高强度瓷材料的8~10倍，有效提高了安全运行的可靠性。
复合支柱绝缘子耐污性能好，抗污性能好，抗污闪强力强，其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫，能在重污秽的去安全运行。体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧，便于运输和安装

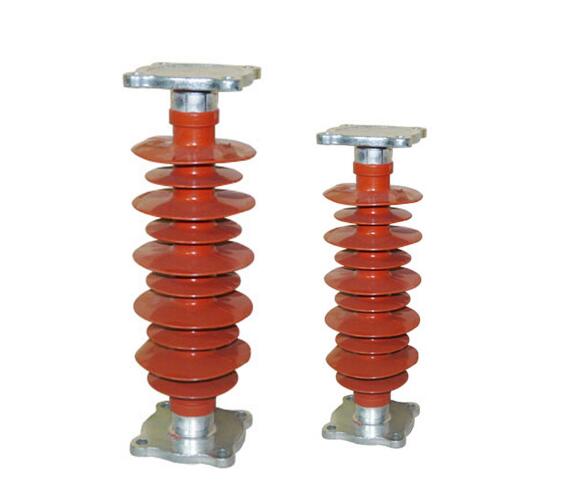

66KV复合支柱绝缘子产品概述：
本产品适用于电站设施。具有良好的增水性、抗 老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷支柱安装尺寸相同，可以互换使用。
66KV复合支柱绝缘子主要技术参数及尺寸
|
天恒电力绝缘子型号 |
额定电压（kV） |
额定机械弯曲负荷（kN） |
额定机械扭转负荷（kN） |
工频湿耐受电压 （kV） |
雷电冲击耐受电压（kV） |
|
FZSW1-12/4 |
12 |
4 |
0.6 |
30 |
75 |
|
FZSW1-24/8 |
24 |
8 |
1.5 |
50 |
125 |
|
FZSW1-40.5/6 |
40.5 |
6 |
1.5 |
80 |
185 |
|
FZSW2-126/4 |
126 |
4 |
3 |
230 |
500 |
|
FZSW2-126/8 |
126 |
8 |
4 |
230 |
500 |
|
FZSW3-126/12.5 |
126 |
12.5 |
6 |
230 |
500 |
|
FZSW1-252/8 |
252 |
8 |
4 |
500 |
1000 |
|
FZSW3-252/12.5 |
252 |
12.5 |
6 |
500 |
1000 |
|
FZSW-1150-8 |
126 |
8 |
4 |
230 |
500 |
|
FZSW-1150/12.5 |
126 |
12.5 |
6 |
230 |
500 |
|
天恒电力绝缘子型号 |
总高H±1 |
爬电距离 |
*小电弧距离 |
伞裙直径 |
环氧芯棒直径 |
伞数D/d |
上下法兰安装孔中心距a1-a2 |
上法兰安装孔4-d1 |
下法兰安装孔4-d2 |
|
FZSW1-12/4 |
215 |
270 |
125 |
Φ100 |
Φ24 |
3 |
Φ76/Φ76 |
M12 |
Φ13 |
|
FZSW1-24/8 |
305 |
400 |
215 |
Φ130 |
Φ35 |
3 |
Φ76/Φ76 |
M12 |
Φ13 |
|
FZSW1-40.5/6 |
445 |
750 |
335 |
Φ130 |
Φ40 |
6 |
Φ76/Φ76 |
M12 |
M12 |
|
FZSW2-126/4 |
1220 |
2900 |
1075 |
Φ190/Φ150 |
Φ70 |
14/13 |
Φ127/Φ178 |
M16 |
Φ18 |
|
FZSW1-126/8 |
1150 |
2900 |
1005 |
Φ190/Φ150 |
Φ70 |
13/12 |
Φ127/Φ200 |
M16 |
Φ18 |
|
FZSW3-126/12.5 |
1150 |
3150 |
1005 |
Φ210/Φ170 |
Φ80 |
14/13 |
Φ140/Φ254 |
M16 |
Φ18 |
|
FZSW1-252/8 |
2300 |
5800 |
2150 |
Φ190/Φ150 |
Φ70 |
26/24 |
Φ127/Φ200 |
M16 |
Φ18 |
|
FZSW3-252/12.5 |
2300 |
6300 |
2150 |
Φ210/Φ170 |
Φ80 |
28/26 |
Φ127/Φ254 |
M16 |
Φ18 |
|
FZSW1-1150-8 |
1150 |
2900 |
990 |
Φ190/Φ150 |
Φ70 |
13/12 |
Φ200/Φ200 |
M18 |
Φ18 |
|
FZSW3-1150-12.5 |
1150 |
3150 |
990 |
Φ210/Φ170 |
Φ80 |
14/13 |
Φ254/Φ254 |
M18 |
Φ18 |
