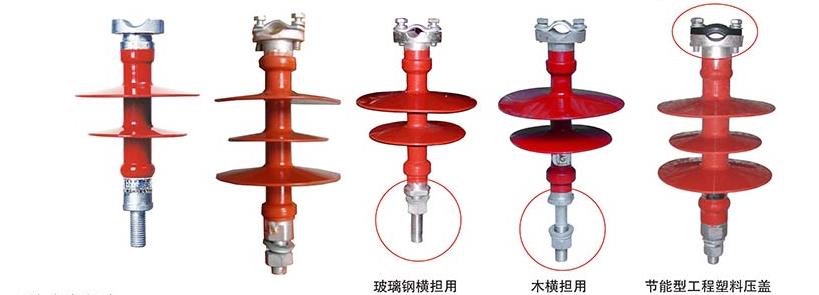

复合针式绝缘子具备非常高得抗弯曲,抗冲击性、抗震性与防爆性能优越。内绝缘非常可靠、重量轻,是传统钢化玻璃绝缘子得理想换代产品。
选用一种抗雷击、耐污闪、寿命长得绝缘子, 对线路以及其设备的安全运行和保证线路的供电可靠性具备重要地意义。
复合绝缘子是由环氧玻璃纤维棒制成芯棒与以硅橡胶为基本绝缘体构成的, 环氧玻璃纤维棒的机械强度相当地高, 是普通钢材强度的1.6 到2.0倍, 是高强度瓷的3 到5 倍。三层的硅橡胶绝缘伞裙具备良好的耐污闪性能, 不会有裂纹、破损、瓷釉脱落等普通陶瓷绝缘子常有得现象。由于在中间层得硅橡胶绝缘伞裙直径比上下两层得绝缘伞裙的直径要小一些, 上下两层得绝缘伞裙不会形成连续导电膜, 也就不会产生泄漏电流热效应, 因此就很难引起绝缘子闪络。
当复合针式绝缘子遭到雷击以后, 硅橡胶绝缘伞裙不会破裂, 而且有明显的烧灼的痕迹, 容易让线路巡视人员发现。在对针式复合绝缘子来进行全面的电气试验之后,并将针式复合绝缘子浸水数小之时, 再做干闪、湿闪及耐压试验均符合要求。考虑到本地气温得实际情况, 没有对它进行温差试验。采用针式复合绝缘子是降低线路故障非常有效地措施。
产品型号
|
额定
电压 (kV) |
额定
机械 负荷 (kN) |
结构
高度 (mm) |
绝缘
距离 (mm) |
*小公称
爬电距离 (mm) |
伞径
(mm) |
雷电冲击耐受电压(峰值)
(kV) |
1min工频
耐受电压 (kV) |

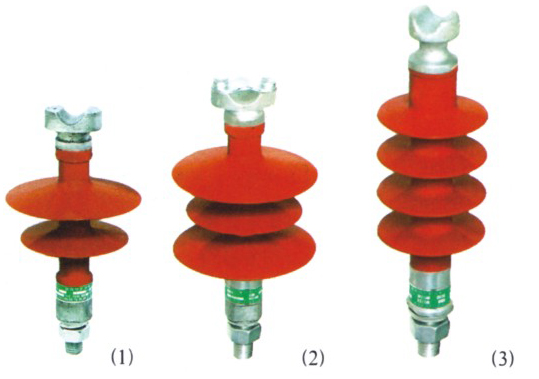

图号
|
FPQ-10/4T20
|
10
|
4
|
215
|
125
|
300
|
148/118
|
75
|
42
|
图1
|
FPQ-10/4T16
|
10
|
4
|
250
|
165
|
420
|
148/119
|
105
|
42
|
图2
|
FPQ-10/5T20
|
10
|
5
|
250
|
165
|
420
|
148/120
|
105
|
42
|
图2
|
FPS-105/5
|
10
|
5
|
250
|
180
|
380
|
90
|
105
|
42
|
图3
|
