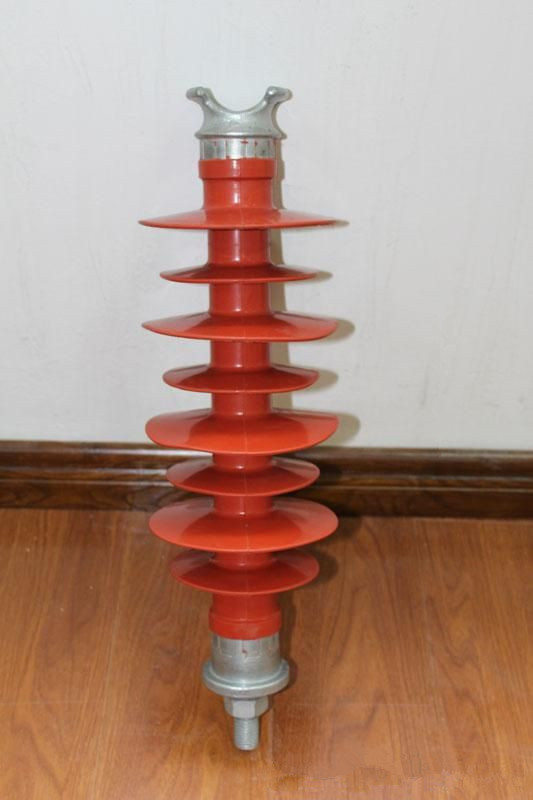

复合针式绝缘子FPQ4-35/6T20

日期:2018-04-25 16:14:11

点击:



国标代号 : FPQ-35/6T-20
  同类产品其他厂家代号 : FPQ-35/6T-20
  FPQ-35/6T-20,FPQ-35/5T-20,FPQ-35/4T20复合针式绝缘子复合针式绝缘子具有很高的抗弯曲,抗冲击性、抗震性和防爆性能优越。内绝缘可靠、重量轻,是传统电瓷的理想换代产品。
产品说明:  《FPQ4-10/3T20》◆F代表复合;P代表针式;Q代表防污型  ◆4代表防污等级  ◆<10/3>额定电压(kv)/额定弯曲负荷(kN)  ◆T-铁横担;L-玻璃钢横担;

        详细描述:
复合针式绝缘子


  复合针式绝缘子具有很高的抗弯曲,抗冲击性、抗震性和防爆性能优越。内绝缘可靠、重量轻,是传统电瓷的理想换代产品。
  《FPQ4-10/3T20》
  ◆ F代表复合;P代表针式;Q代表防污型
  ◆4代表防污等级
  ◆ <10/3>额定电压(kv)/额定弯曲负荷(kN)
  ◆T-铁横担;L-玻璃钢横担;M-木横担
  ◆<20>钢脚直径(mm)
  ◆颜色:省略为深红色;H-灰色;G-绿色;
  复合绝缘子产品类型
  ︰FXBW----棒型悬式绝缘子
  ︰FPQ-----复合针式绝缘子
  ︰FZSW----复合支柱绝缘子
  ︰FS-------复合横担绝缘子
  ︰FCGW---复合干式穿墙套管
  ︰FQE(X)----电气化铁道用复合绝缘子
  ︰FQJ ------电气化道用车顶复合绝缘子
  使用条件:
  ·环境温度 -40°C~+40°C
  ·交流电源频率不超过 100HZ
  ·地震强度不超过 八级
  ·海拔高度不超过 1500米
  ·*大风速不超过 35m/s
  高压线路针式复合绝缘子参数:

产品型号 额定弯曲耐受负荷 结构高度 *小电弧距离 *小公称 下端螺纹直径 额定电压 *高电压 工频1min湿耐受电压 雷电全波冲击耐受电压
(KN) (mm) (mm) 爬电距离 (mm) (KV) (KV) (有效值)不小于kV (峰值)不小于kV
      (mm)
FPQ1-10/2T16 2 240 110 300 16~20 10 12 40 90
FPQ-10/4T16 4 183 127 300 16~20 10 12 40 90
FPQ-10/3T16 3 260 184 460 16~20 10 12 50 110
FPS-105/5 5 250 173 380 16~20 10 12 42 105
FPQ4-1/3T16 3 155 85 180 16~20 1~3 12 18 45
FPQ3-10/4T16 4 210 130 320 16~20 6~10 12 42 95
FPQ3-10/5T18 5 210 130 320 18 6~10 12 42 95
FPQ3-10/6T20 6 210 130 320 20 6~10 12 42 95
FPQ4-10/3T16 3 245 170 460 16 10~15 12 50 105
FPQ4-10/4T18 4 245 170 460 18 10~15 12 50 105
FPQ4-10/5T20 5 245 170 460 20 10~15 12 50 105
FPQG4-10/5T20 3 330 260 700 20 10~15 12 50 105
FPQ4-20/5T20 5 300 215 600 20 20 12 65 150
FPQ4-35/2T20 3 400 320 835 20 35 12 90 210
FPQ4-35/6T20 6 450 370 1015 22 35 12 95 230
FPQ4-35/6T20 6 480 370 1260 22 35 12 95 230
FPS-105/5 5 230 180 380 16~20 10~15 12 45 105
FPS-105/8 8 230 180 420 16~20 10~15 12 45 105
FPS-150/5 5 300 215 600 16~20 20 12 65 150
FPS-150/12.5 12.5 325 215 575 16~20 20 12 65 150
FPS-170/12.5 12.5 350 240 650 16~20 20 12 70 170
