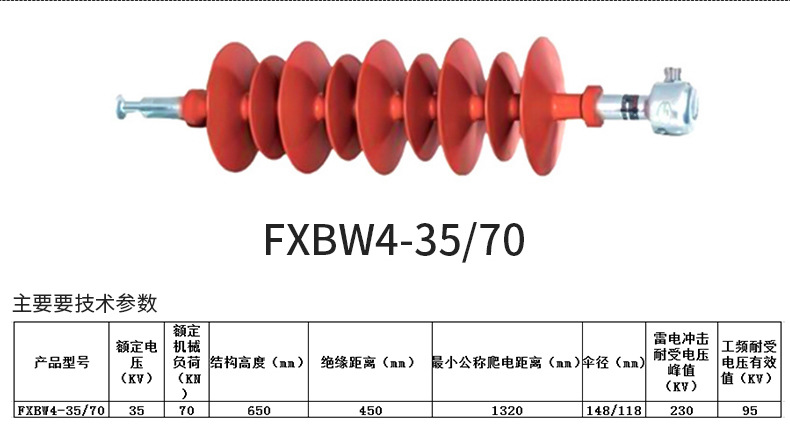

复合悬式绝缘子FXBW4-35/70

日期:2018-12-06 18:31:49

点击:




国标代号 : FXBW4-35/70
  同类产品其他厂家代号 : 本公司生产的复合悬式绝缘子FXBW4-35/70,完全按国标生产,型号与其他厂家标号相同。
  河间市天恒电力器材有限公司,复合绝缘子生产设备先进,检测设备齐全。公司生产的复合绝缘子可为客户贴牌,欢迎来公司考察.手机:13363683360
详细描述:
  FXBW4-10/100复合棒式悬式绝缘子的详细描述:
  河间市天恒电力器材有限公司生产的复合棒形悬式绝缘子主要热销型号:
  FXBW4-10/70复合棒形悬式绝缘子,FXBW4-10/100复合棒形悬式绝缘子,
  FXBW4-35/70复合棒形悬式绝缘子,FXBW4-35/100复合棒形悬式绝缘子,
  FXBW4-66/70复合棒形悬式绝缘子,FXBW4-66/100复合棒形悬式绝缘子,
  FXBW4-110/70复合棒形悬式绝缘子,FXBW4-110/100复合棒形悬式绝缘子,
  FXBW4-220/100复合棒形悬式绝缘子,FXBW4-220/160复合棒形悬式绝缘子

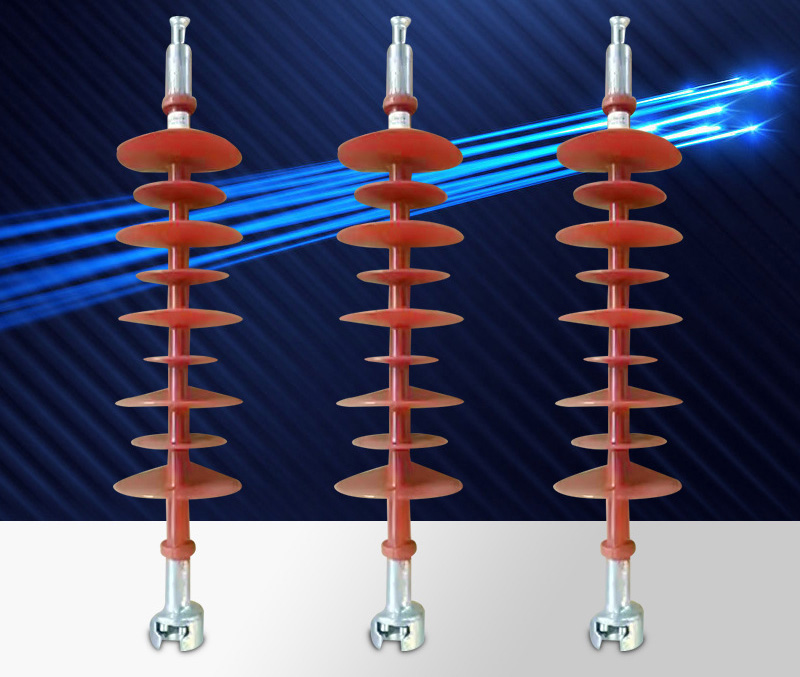

  复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
  绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称,它是复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械负荷等多重作用,具有很高的抗张强度,一般可达600Mpa以上,是普通钢材的2倍,瓷材料的5~8倍,并具有良好的介电性能和耐化学侵蚀性,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀,耐老化,电绝缘等性能。并且具有很高的污闪电压和耐碎性能,电压分布均匀,与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
  复合绝缘子产品类型
  FXBW-----棒型悬式复合绝缘子
  FPQ-----复合针式绝缘子
  FZSW-----复合支柱绝缘子
  FS-----复合横担绝缘子
  FCGW-----复合干式穿墙套管
  FQE(X)-----电气化铁道用复合绝缘子
  FQJ-----电气化道用车顶复合绝缘子
  使用条件
  环境温度 -40℃~+40℃ 海拔高度不超过1500米
  交流电源频率不超过 100HZ *大风速不超过 35m/s
  地震强度不超过 八级
  产品的性能特点
  体积小,重量轻,是相同电压等级瓷绝缘子的1/5~1/9左右,便于运输和安装。
  复合绝缘子械强度高,结构可靠,性能稳定,安全运行裕度大,为线路和安全运行提供了保障。
  复合绝缘子的电气性能优越,硅橡胶伞肯有良好的憎水性和迁移性,耐污性能好,抗污闪能力强,能在重污秽地区安全运行,且不需要人工清扫,可免测零值维护。
  复合绝缘子具有耐酸、碱性,耐热老化和耐电性能力,密封性能好,能确保其内绝缘不受潮等特点。
  复合绝缘子的抗脆性能好,防震力度强,不会发生脆断事故。
  复合绝缘子具有可换性,能与瓷等绝缘子与互换使用。
技术参数表:

产品型号 额定电压 额定拉伸 连接标记 结构高度 绝缘距离 *小公称 雷电全波冲击 工频湿耐受
(kV) 负荷kN (mm) (mm) 爬电距离 耐受电压 电压
        (mm) (kV) 1min kV
FXBW4-10/70 10 70 16W 380±15 175 480 95 60
FXBW4-10/100 10 100 16W 400±15 190 480 95 60
FXBW4-35/70 35 70 16W 650±15 450 1280 250 105
FXBW4-35/100 35 100 16W 670±15 450 1370 250 105
FXBW4-66/70 66 70 16W 900±15 700 1900 410 185
FXBW4-66/100 66 100 16W 940±15 700 1900 410 185
FXBW4-110/70 110 70 16W 1200±15 1000 3150 550 230
FXBW4-110/100 110 100 16W 1240±15 1000 3550 550 230
FXBW5-110/100 110 100 16W 1440±15 1200 3600 550 230
FXBW-110/120 110 120 16W 1240±15 1000 3150 550 230
FXBW4-110/120 110 120 16W 1440±15 1200 3600 550 230
FXBW-110/160 110 160 20R 1300±15 1050 3600 550 230
FXBW4-110/160 110 160 20R 1440±15 1140 4200 550 230
FXBW-220/70 220 70 16W 2150±30 1900 6300 1000 395
FXBW4-220/70 220 70 16W 2240±30 2000 6600 1000 395
FXBW-220/100 220 100 16W 2150±35 1900 6300 1000 395
FXBW4-220/100 220 100 16W 2240±30 2000 6600 1000 395
FXBW5-220/100 220 100 16W 2470±30 2150 6900 1000 395
FXBW6-220/100 220 100 16W 2240±30 1900 6770 1000 395
FXBW4-220/120 220 120 16W 2240±30 2000 6600 1000 395
FXBW-220/160 220 160 20R 2240±30 1900 6300 1000 395
FXBW4-220/160 220 160 20R 2470±30 2150 6900 1000 395
FXBW-220/180 220 180 20R 2240±30 1900 6300 1000 395
FXBW4-220/180 220 180 20R 2470±30 2150 6900 1000 395
FXBW-220/210 220 210 20R 2240±30 1900 6300 1000 395
FXBW4-220/210 220 210 20R 2470±30 2150 6900 1000 395
FXBW-330/100 330 100 16W 2930±40 2600 9075 1425 570
FXBW4-330/100 330 100 16W 2990±40 2600 9500 1425 570
FXBW5-330/100 330 100 16W 2930±40 2600 9075 1425 570
FXBW4-330/120 330 120 16W 2990±40 2600 9500 1425 570
FXBW5-330/120 330 120 20R 2930±40 2600 9075 1425 570
FXBW4-330/160 330 160 20R 2990±40 2600 9500 1425 570
FXBW4-330/180 330 180 20R 2990±40 2600 9500 1425 570
FXBW4-330/210 330 210 20R 2990±40 2600 9500 1425 570
