FXBW4-10/70复合棒形悬式绝缘子,FXBW4-10/100复合棒形悬式绝缘子,FXBW4-35/70复合棒形悬式绝缘子,FXBW4-35/100复合棒形悬式绝缘子,FXBW4-66/70复合棒形悬式绝缘子,FXBW4-66/100复合棒形悬式绝缘子,
FXBW4-110/70复合棒形悬式绝缘子,FXBW4-110/100复合棒形悬式绝缘子,FXBW4-220/100复合棒形悬式绝缘子,FXBW4-220/160复合棒形悬式绝缘子

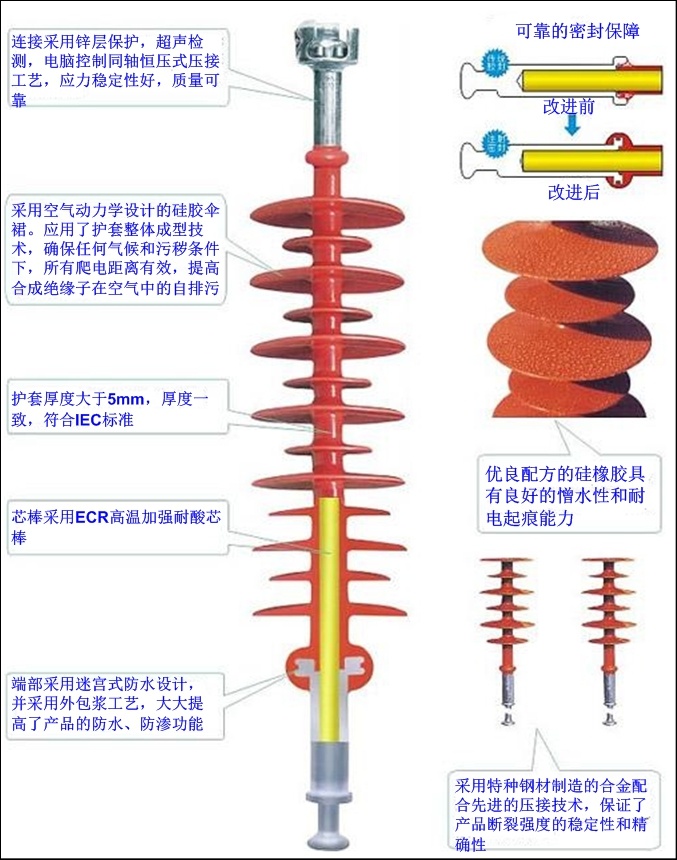

复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
复合绝缘子产品类型
FXBW-----棒形悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQE(X)-----电气化铁道用复合绝缘子
FQJ-----电气化道用车顶
复合绝缘子产品的性能特点体积小，重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，便于运输和安装。
复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路和安全运行提供了保障。
复合绝缘子的电气性能优越，硅橡胶伞肯有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
复合绝缘子具有耐酸、碱性，耐热老化和耐电性能力，密封性能好，能确保其内绝缘不受潮等特点。
复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。
复合绝缘子具有可换性，能与瓷等绝缘子与互换使用。
220KV棒形悬式复合绝缘子技术参数表
|
天恒电力电力产品型号 |
额定电压 |
额定拉伸 |
连接标记 |
结构高度 |
绝缘距离 |
*小公称 |
雷电全波冲击
耐受电压 |
工频湿耐受
电压 |
|
FXBW4-10/70 |
10 |
70 |
16W |
380±15 |
175 |
480 |
95 |
60 |
|
FXBW4-10/100 |
10 |
100 |
16W |
400±15 |
190 |
480 |
95 |
60 |
|
FXBW4-35/70 |
35 |
70 |
16W |
650±15 |
450 |
1280 |
250 |
105 |
|
FXBW4-35/100 |
35 |
100 |
16W |
670±15 |
450 |
1370 |
250 |
105 |
|
FXBW4-66/70 |
66 |
70 |
16W |
900±15 |
700 |
1900 |
410 |
185 |
|
FXBW4-66/100 |
66 |
100 |
16W |
940±15 |
700 |
1900 |
410 |
185 |
|
FXBW4-110/70 |
110 |
70 |
16W |
1200±15 |
1000 |
3150 |
550 |
230 |
|
FXBW4-110/100 |
110 |
100 |
16W |
1240±15 |
1000 |
3550 |
550 |
230 |
|
FXBW5-110/100 |
110 |
100 |
16W |
1440±15 |
1200 |
3600 |
550 |
230 |
|
FXBW-110/120 |
110 |
120 |
16W |
1240±15 |
1000 |
3150 |
550 |
230 |
|
FXBW4-110/120 |
110 |
120 |
16W |
1440±15 |
1200 |
3600 |
550 |
230 |
|
FXBW-110/160 |
110 |
160 |
20R |
1300±15 |
1050 |
3600 |
550 |
230 |
|
FXBW4-110/160 |
110 |
160 |
20R |
1440±15 |
1140 |
4200 |
550 |
230 |
|
FXBW-220/70 |
220 |
70 |
16W |
2150±30 |
1900 |
6300 |
1000 |
395 |
|
FXBW4-220/70 |
220 |
70 |
16W |
2240±30 |
2000 |
6600 |
1000 |
395 |
|
FXBW-220/100 |
220 |
100 |
16W |
2150±35 |
1900 |
6300 |
1000 |
395 |
|
FXBW4-220/100 |
220 |
100 |
16W |
2240±30 |
2000 |
6600 |
1000 |
395 |
|
FXBW5-220/100 |
220 |
100 |
16W |
2470±30 |
2150 |
6900 |
1000 |
395 |
|
FXBW6-220/100 |
220 |
100 |
16W |
2240±30 |
1900 |
6770 |
1000 |
395 |
|
FXBW4-220/120 |
220 |
120 |
16W |
2240±30 |
2000 |
6600 |
1000 |
395 |
|
FXBW-220/160 |
220 |
160 |
20R |
2240±30 |
1900 |
6300 |
1000 |
395 |
|
FXBW4-220/160 |
220 |
160 |
20R |
2470±30 |
2150 |
6900 |
1000 |
395 |
