盘形悬式瓷复合绝缘子由于防污能力好,可减少使用片数以减少串长,从而可以降低铁塔高度,自身重量轻,可提高铁塔及线路耐覆冰能力,节省大量钢材和占地面积,若开发出大吨位瓷(玻璃)复合绝缘子使用在特高压项目建设中意义更大。
据专家测算,500KV线路Ⅲ级污区单回路每一万公里可节省塔材约9800吨,双回路可节省塔材约24200吨;Ⅳ级污区单回路每一万公里可节省塔材约11300 吨,双回路可节省塔材约27900吨。220KV线路Ⅲ级污区单回路每一万公里可节省塔材约2700吨,双回路可节省塔材约5200吨;Ⅳ级污区单回路每一万公里可节省塔材约3600吨,双回路可节省塔材约7000吨。在电网基建项目中一次性使用该产品,整条线路就可以处于免维护状态,节省大量的人力物力。据专家测算,每年一万公里500KV线路可减少检修人员176人,节省检修费用约2688万元;220KV线路可减少检修人员84人,节省检修费用约 1268万元

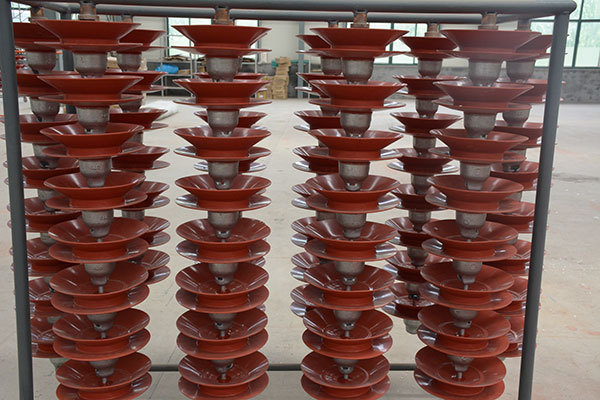

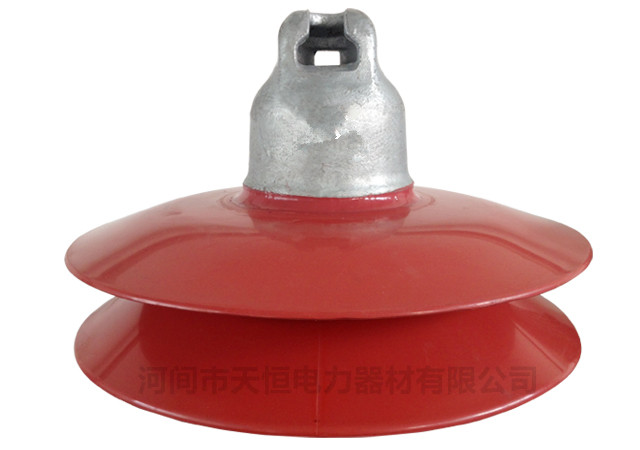

高强度耐污闪的盘形悬式瓷复合绝缘子型号:FXWP-70、FXWP-100、FXWP-120、FXWP-160、FXWP-210
高强度瓷芯复合伞裙耐污盘形悬式复合绝缘子解决的问题
1、 解决了瓷和玻璃绝缘子的污闪问题随着经济建设的快速发展,大气及工业环境污染也日益加剧。在自然界的雨、雾、霜、露等潮湿的气象条件下,瓷和玻璃绝缘子表面污秽物中的可溶物质会逐渐溶于水中,在绝缘子的表面会形成一层具有一定导电性的水膜。如果绝缘子脏污比较严重,绝缘子表面又充分受潮,则会出现较强烈的局部放电现象,易导致设备发生污闪事故。
2、 解决了普通棒形悬式复合绝缘子的“脆断”问题据有关资料介绍:有机复合绝缘子的机械损坏中,芯棒的“脆断”在已发生的芯棒断裂事故中占60%,在所有机械事故中占35%。芯棒的“脆断”已成为当前有机复合绝缘子*严重的事故。以500KV线路*为突出,在不到三年的时间里,华东、华中、广东等都有发生,“脆断”产品既有进口的,也有国产的。
瓷复合绝缘子芯棒采用高强瓷,解决了普通棒形悬式复合绝缘子的芯棒“脆断”问题
盘形悬式瓷复合绝缘子产品参数:
型号 | 尺寸 | 电气性能 | 机械性能 | |||||||||
公称 直径 (mm) |
结构 高度 (mm) |
爬电 距离 (mm) |
连接 标记 |
雷电 冲击 干耐 受电压 KV≥ |
工频 温耐 受电压 KV≥ |
工频 击穿 耐受 电压 ≥KV |
可见电晕熄灭电压KV |
10kv、1MHZ下无线电干扰电压 ≤μV |
额定机械(电)破坏负荷 KN≥ |
例行机械(电)拉伸符合 KN |
||
铁帽 ≥ |
钢脚 ≥ |
|||||||||||
FXWP-70 (UC70B/146) |
300 | 146 | 400 | 16 | 120 | 45 | 120 | 22 | 18 | 50 | 75 | 35 |
型号 | 尺寸 | 电气性能 | 机械性能 | |||||||||
公称 直径 (mm) |
结构 高度 (mm) |
爬电 距离 (mm) |
连接 标记 |
雷电 冲击 干耐 受电压 KV≥ |
工频 温耐 受电压 KV≥ |
工频 击穿 耐受 电压 ≥KV |
可见电晕熄灭电压KV |
10kv、1MHZ下无线电干扰电压 ≤μV |
额定机械(电)破坏负荷 KN≥ |
例行机械(电)拉伸符合 KN |
||
铁帽 ≥ |
钢脚 ≥ |
|||||||||||
FXWP-100 (UC100B/146) |
300 | 146 | 400 | 16 | 120 | 45 | 120 | 22 | 18 | 50 | 100 | 50 |
型号 | 尺寸 | 电气性能 | 机械性能 | |||||||||
公称 直径 (mm) |
结构 高度 (mm) |
爬电 距离 (mm) |
连接 标记 |
雷电 冲击 干耐 受电压 KV≥ |
工频 温耐 受电压 KV≥ |
工频 击穿 耐受 电压 ≥KV |
可见电晕熄灭电压KV |
10kv、1MHZ下无线电干扰电压 ≤μV |
额定机械(电)破坏负荷 KN≥ |
例行机械(电)拉伸符合 KN |
||
铁帽 ≥ |
钢脚 ≥ |
|||||||||||
FXWP-120 (UC120B/155) |
320 | 155 | 450 | 16 | 130 | 50 | 120 | 22 | 18 | 50 | 120 | 60 |
型号 | 尺寸 | 电气性能 | 机械性能 | |||||||||
公称 直径 (mm) |
结构 高度 (mm) |
爬电 距离 (mm) |
连接 标记 |
雷电 冲击 干耐 受电压 KV≥ |
工频 温耐 受电压 KV≥ |
工频 击穿 耐受 电压 ≥KV |
可见电晕熄灭电压KV |
10kv、1MHZ下无线电干扰电压 ≤μV |
额定机械(电)破坏负荷 KN≥ |
例行机械(电)拉伸符合 KN |
||
铁帽 ≥ |
钢脚 ≥ |
|||||||||||
FXWP-160 (UC160B/155) |
320 | 155 | 450 | 20 | 130 | 50 | 130 | 22 | 18 | 50 | 160 | 80 |
