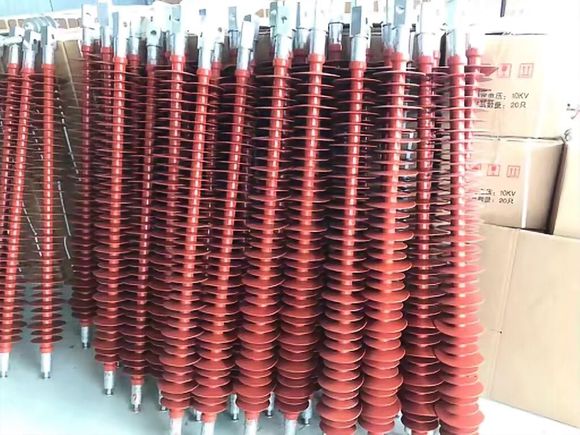

110KV复合横担绝缘子

日期:2020-09-24 22:08:05

点击:



  一、110KV复合横担绝缘子:FS-110KV概述

  复合横担绝缘子:FS-110KV能有效的利用狭窄的走廊开关送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力,财力,物力。

  由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故。是瓷横担所无法替代的产品,体积小,重量轻,防震,抗冲击能力强。不需人工清扫,为安全运行提供保障。

  二、 110KV复合横担绝缘子技术参数表

规格型号 额定电压kV 额定弯曲负荷kN 结构高度(mm) 绝缘距离(mm) zui小公称爬电距离(mm) 雷电全波冲击耐受电压kV 工频湿耐受电压1 min kV
FS-10/2.5
10 2.5 390 240 370 150 60
FS-10/5 10 5 480 320 440 150 60
FS-35/5 35 5 620 480 1200 265 100
FS-35/10 35 10 600 460 1400 265 100
FS-66/5 66 5 1020 800 2000 450 180
FS-66/10 66 10 1020 800 2000 450 180
FS-66/12.5 66 12.5 1020 800 2000 450 180
FS-110/8 110 8 1270 1050 2900 550 230
FS-110/10 110 10 1270 1050 2900 550 230
FS-110/16 110 16 1270 1050 2900 550 230
FS-220/5 220 5 2160 1945 6300 1000 395
FS-220/8 220 8 2018 1800 6300 1000 395

  110KV复合横担绝缘子产品优势:

  1、绝缘性能优异,提升线路稳定性

  硅橡胶具有良好的绝缘特性,新型复合绝缘横担绝缘子相地、相间爬电距离可较传统铁制横担增加2倍以上,提升防雷水平5倍以上;污秽、湿工频和雷击相间闪络电压提升1倍以上,可有效防止线路污秽、雷击、覆冰闪络的发生。

  2、耐候性好

  硅橡胶具有优良的介电性能,憎水性能,耐老化、耐腐蚀性能。特别适用于紫外线光照强,气候潮湿雨水频发,多雷电等恶劣气候条件的地区。同时我公司与山大联合开发高撕裂耐辐照性能硅橡胶,抵抗我国西北地区强烈的风沙气候,保持产品绝缘性能的稳定。

  相对于现有钢横担,无需进行防腐蚀维护工作,使用寿命至少可达25年。

  3、防鸟害

  新型复合绝缘横担硅橡胶表面光滑且具备自清洁功能,可增加飞鸟筑巢难度,降低飞鸟巢穴的稳定性,并能有效减少飞鸟筑巢及粪便引起的相地短路闪络事故。

  4、便于带电作业

  新型复合绝缘横担绝缘子爬电距离大于750mm,干弧距离大于600mm。带电作业时,无需对复合横担绝缘子进行遮蔽处理,便于带电作业的开展。

  5、减少避雷器的安装

  新型复合绝缘横担绝缘子安装后,不再需要每基电杆上加装避雷器,只需每隔8-10基电杆加装一组引流防护装置或避雷器等防雷装置,进行雷电过电压的输泄。大大减少避雷器的使用量,一定程度上节省安装成本。

  6、降低运维检修成本

  新型复合绝缘子横担绝缘子采用复合材料,耐腐蚀、耐老化性能优良,且具有自洁功能,可免于定期进行防腐维护。同时相对原有钢横担可大幅降低雷击跳闸停电事故时的检修成本。

  传统钢横担架设的输电线路,在遭受雷电过电压后,容易发生断线、短路跳闸停电。故障发生后故障点排查困难,需逐断检测排查,检修成本较高。采用新型复合绝缘横担绝缘子后,断线短路故障点只能在输泄点出现,可通过信号监测迅速找到故障点,大大缩短检修工作量,降低检修成本。
