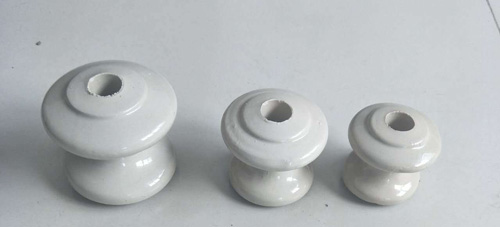

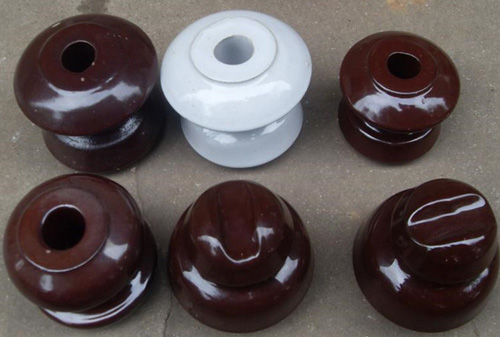

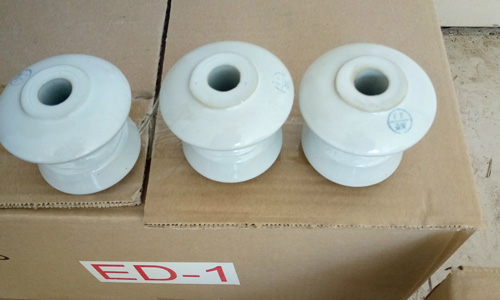

实物写真：

     一、概述

　　用于直流或工频交流额定电压低于1000V的架空电力线路中，作绝缘和固定导线用。按其结构型式分为低压针式绝缘子、低压蝶式绝缘子、低压线轴式绝缘子。其安装使用地点的周围环境温度为-40℃~+40℃，海拔不超过1000m。

　 二、技术标准

　　JB/T 10585.1-2006 《低压电力线路绝缘子 第1部分：低压架空电力线路绝缘子》

　 三、型号说明

　　针式：

　　PD——低压线路针式绝缘子;

　　“-”后数字为形状尺寸序数，“1”为尺寸*大的一种;

　　T、M、W——安装连接形式代号，T表示铁担直脚，M表示木担直脚，W表示弯脚。

　　蝶式：

　　ED——低压线路蝶式绝缘子;

　　“-”后数字为形状尺寸序数，“1”为尺寸*大的一种。

　　线轴式：

　　EX——低压线轴式绝缘子;

　　“-”后数字为形状尺寸序数，“1”为尺寸*大的一种。

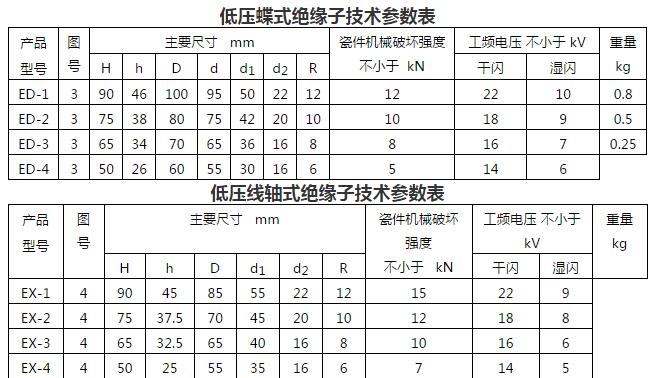

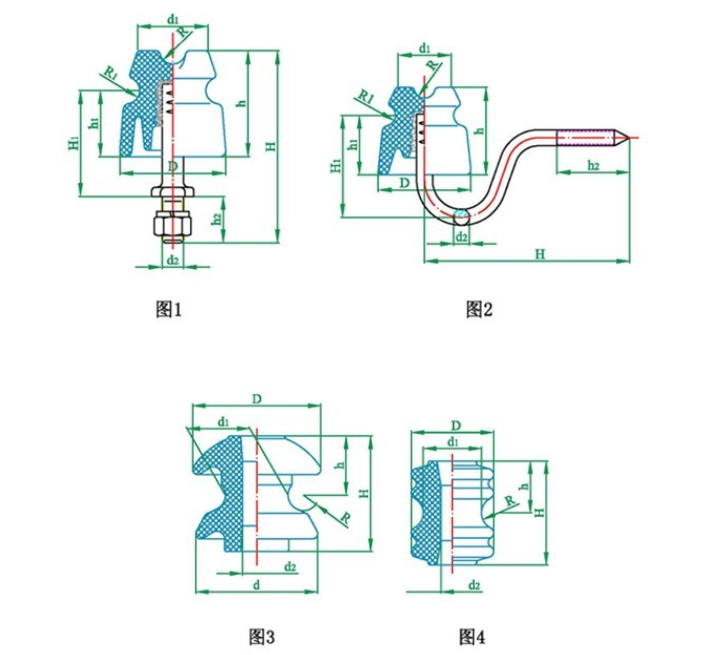

　　四、外形技术参数
