一、概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端,熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩,用以分,合负荷电流。
跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流时熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使馆内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力二下翻,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静动触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。
RW3-10/100A,RW3-10/200A,RW4-10/100A,RW4-100/200A,RW7-10/100A,RW7-10/200A,RW10-10/100A,RW10-10/200A,RW10-10F/100A,RW10-10F/200A,RW11-10/100A,RW11-10/200A,RW11-10F/100A,RW11-10F/200A,RW12-15/100A,RW12-15/200A,PRWG1-10/100A,PRWG1-10/200A,RW5-35/200A,PRWG2-35/100A,PRWG2-35/200A,HPRWG2-35/100A,HPRWG2-35/200A,PW8A-10X/100A,HRW8A-10X/100A,PRW6-12/100A,HPRW6-12/100A
二、用途
户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。
三、使用条件
1.适用于环境温度上限40℃,下限-30℃之内。
2.海拔不超过1000m,风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽,烟雾地区。

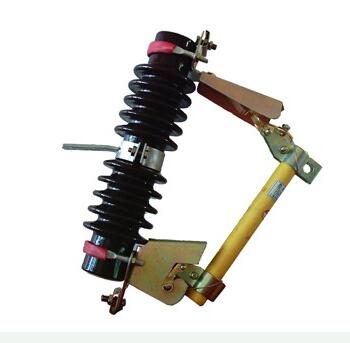

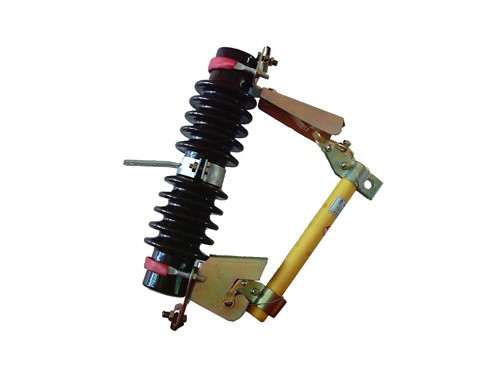

四、结构简介
熔断器是由基座和消弧装置两大部分组成,灭弧管下端装有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

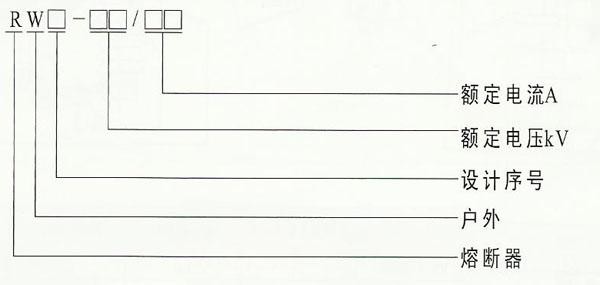

五、型号说明
六、主要技术参数
型号
TYPE |
额定电压
Rated
Voltage
(KV) |
额定电流
Rated
Current
(A) |
开断电流
Breaking
Current
(A) |
冲击电压
Impulse
Voltage
(BIL)
(KV) |
工频耐压
Power-frequency wishtand voltage
(KV) |
爬电距离
Leakage
Distance
(MM)
Voltage |
重量
Weight
(KG) |
外形尺寸
Dimensions
(CM) |
RW3 |
10 |
100 |
6300 |
100 |
42 |
230 |
6.2 |
48X27X12 |
RW3 |
10 |
200 |
8000 |
100 |
42 |
230 |
6.5 |
48X27X12 |
HRW3 |
10 |
100 |
6300 |
100 |
42 |
230 |
6.2 |
|
HRW3 |
10 |
200 |
8000 |
110 |
42 |
230 |
6.2 |
|
RW7 |
10 |
100 |
6300 |
110 |
42 |
230 |
6.2 |
48X27X12 |
RW7 |
10 |
200 |
8000 |
110 |
42 |
230 |
6.5 |
48X27X12 |
HRW7 |
12 |
100 |
6300 |
110 |
42 |
230 |
6.2 |
|
HRW7 |
12 |
200 |
8000 |
110 |
42 |
230 |
6.2 |
|
RW10-10F |
12 |
100 |
6300 |
110 |
42 |
260 |
7.5 |
53X32X12 |
RW10-10F |
12 |
200 |
8000 |
110 |
42 |
260 |
7.5 |
43X32X12 |
HRW10 |
12 |
100 |
6300 |
110 |
42 |
260 |
7.5 |
|
HRW10 |
12 |
200 |
8000 |
110 |
42 |
260 |
7.5 |
|
RW12 |
15 |
100 |
10000 |
110 |
40 |
250 |
7.5 |
40X34.5X11 |
RW12 |
15 |
200 |
12000 |
110 |
40 |
250 |
7.5 |
40X34.5X11 |
RW12 |
24 |
100 |
8000 |
150 |
65 |
540 |
12 |
49X35X14 |
RW12 |
24 |
200 |
12000 |
150 |
65 |
540 |
12 |
49X35X14 |
RW12 |
30 |
100 |
6000 |
170 |
70 |
700 |
15 |
56X38X14.5 |
RW12 |
30 |
200 |
8000 |
170 |
70 |
700 |
15 |
56X38X14.5 |
RW12 |
33 |
100 |
10000 |
170 |
70 |
720 |
15.5 |
57X38X14.5 |
RW12 |
33 |
200 |
12000 |
170 |
70 |
720 |
15.5 |
57X37X14.5 |
RW12 |
11 |
100 |
6000 |
110 |
42 |
340 |
7.5 |
49X27X11.5 |
RW12 |
11 |
200 |
8000 |
110 |
42 |
340 |
7.5 |
49X27X11.5 |
RW11 |
36 |
100 |
6000 |
110 |
42 |
340 |
16 |
90X40X13 |
RW11 |
36 |
200 |
8000 |
170 |
70 |
870 |
16 |
90X40X13 |
RW5 |
33 |
100 |
8000 |
170 |
70 |
820 |
27.5 |
67X17X15 |
RW5 |
33 |
200 |
10000 |
170 |
70 |
820 |
27.5 |
68X17X15 |
HRW9 |
10 |
100 |
6300 |
110 |
42 |
|
|
|
HRW9 |
10 |
300 |
8000 |
110 |
42 |
|
|
|
HRW11 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
HRW11 |
12 |
200 |
8000 |
110 |
42 |
|
|
|
HPRW11 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
HPRW11 |
12 |
200 |
8000 |
110 |
42 |
|
|
|
HRW12 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
HRW12 |
12 |
200 |
8000 |
110 |
42 |
|
|
|
