跌落式熔断器RW10-10F

日期:2018-09-27 11:12:13

点击:

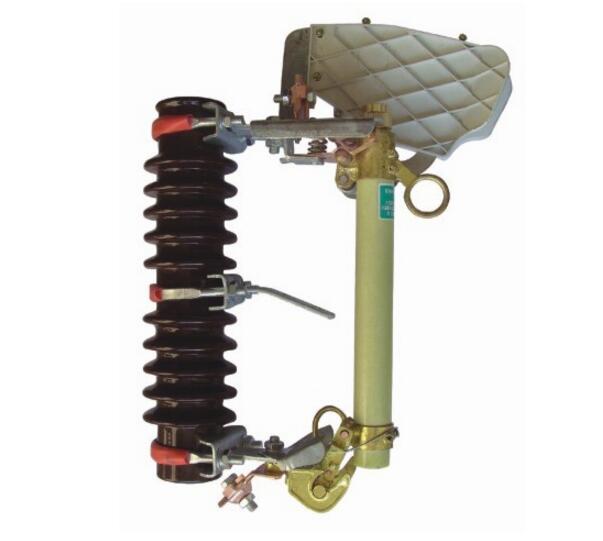

跌落式熔断器RW10-10F

跌落式熔断器RW10-10F
  • 国标代号 : RW10-10F
  • 同类产品其他厂家代号 : RW10-10/100A,RW10-10/200A,RW10F-10/100A,RW10F-12/100A,RW10F-12/200A
户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。


详细描述

一、概述

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端,熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩,用以分,合负荷电流。
跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流时熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使馆内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力二下翻,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静动触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。

二、用途

户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。

三、使用条件

1.适用于环境温度上限40,下限-30之内。
2.海拔不超过1000m,风速不大于35m/s
3.熔断器不适用于下述场所
3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽,烟雾地区。

四、结构简介

熔断器是由基座和消弧装置两大部分组成,灭弧管下端装有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

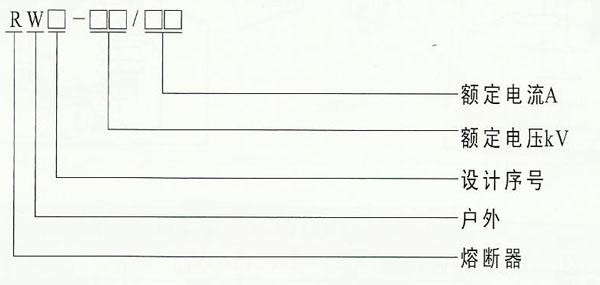

五、型号说明



六、主要技术参数





型号

TYPE

额定电压

Rated

Voltage

(KV)

额定电流

Rated

Current

(A)

开断电流

Breaking

Current

(A)

冲击电压

Impulse

Voltage

(BIL)

(KV)

工频耐压

Power-frequency wishtand voltage

(KV)

爬电距离

Leakage

Distance

(MM)

Voltage

重量

Weight

(KG)

外形尺寸

Dimensions

(CM)

RW3

10

100

6300

100

42

230

6.2

48X27X12

RW3

10

200

8000

100

42

230

6.5

48X27X12

HRW3

10

100

6300

100

42

230

6.2



HRW3

10

200

8000

110

42

230

6.2



RW7

10

100

6300

110

42

230

6.2

48X27X12

RW7

10

200

8000

110

42

230

6.5

48X27X12

HRW7

12

100

6300

110

42

230

6.2



HRW7

12

200

8000

110

42

230

6.2



RW10-10F

12

100

6300

110

42

260

7.5

53X32X12

RW10-10F

12

200

8000

110

42

260

7.5

43X32X12

HRW10

12

100

6300

110

42

260

7.5



HRW10

12

200

8000

110

42

260

7.5



RW12

15

100

10000

110

40

250

7.5

40X34.5X11

RW12

15

200

12000

110

40

250

7.5

40X34.5X11

RW12

24

100

8000

150

65

540

12

49X35X14

RW12

24

200

12000

150

65

540

12

49X35X14

RW12

30

100

6000

170

70

700

15

56X38X14.5

RW12

30

200

8000

170

70

700

15

56X38X14.5

RW12

33

100

10000

170

70

720

15.5

57X38X14.5

RW12

33

200

12000

170

70

720

15.5

57X37X14.5

RW12

11

100

6000

110

42

340

7.5

49X27X11.5

RW12

11

200

8000

110

42

340

7.5

49X27X11.5

RW11

36

100

6000

110

42

340

16

90X40X13

RW11

36

200

8000

170

70

870

16

90X40X13

RW5

33

100

8000

170

70

820

27.5

67X17X15

RW5

33

200

10000

170

70

820

27.5

68X17X15

HRW9

10

100

6300

110

42







HRW9

10

300

8000

110

42







HRW11

12

100

6300

100

42







HRW11

12

200

8000

110

42







HPRW11

12

100

6300

100

42







HPRW11

12

200

8000

110

42







HRW12

12

100

6300

100

42







HRW12

12

200

8000

110

42





河间市天恒电力器材有限公司跌落式熔断器常用型号:

RW3-10/100A,RW3-10/200A,RW4-10/100A,RW4-100/200A,RW7-10/100A,RW7-10/200A,RW10-10/100A,RW10-10/200A,RW10-10F/100A,RW10-10F/200A,RW11-10/100A,RW11-10/200A,RW11-10F/100A,RW11-10F/200A,RW12-15/100A,RW12-15/200A,PRWG1-10/100A,PRWG1-10/200A,RW5-35/200A,PRWG2-35/100A,PRWG2-35/200A,HPRWG2-35/100A,HPRWG2-35/200A,PW8A-10X/100A,HRW8A-10X/100A,PRW6-12/100A,HPRW6-12/100A
