防振锤(FD、FG型)

日期:2019-06-29 15:31:59

点击:



  防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件*为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防振。

FD-4防振锤

河间市天恒电力器材有限公司

防振锤(FD、FG型)技术参数

天恒电力型号
适用导线截面(mm²)

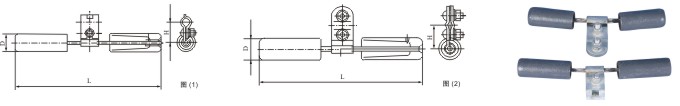

简图
主要尺寸(mm)

重量(kg)

钢绞线
钢芯铝绞线
L
H
D
FD-1
-
35~50
2
300
40
40
1.5
FD-2
-
70~95
1
370
55
46
2.4
FD-3
-
120~150
1
450
65
56
4.5
FD-4
-
185~240
1
500
70
62
5.6
FD-5
-
300~400
1
550
70
67
7.2
FD-6
-
500~630
1
550
75
70
8.6
FG-35
35
-
2
300
50
42
1.8
FG-50
50
-
2
350
50
46
2.4
FG-70
70
-
1
400
60
56
4.2
FG-100
100
-
1
500
65
62
5.9

锤头为灰铸铁件,涂漆,其余为热镀锌钢制件。

 在高压架空线路上,靠近绝缘子两侧的导线上常挂一个小锤,这种小锤叫防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件*为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防震。

  对于钢芯铝绞线,防振锤重量为w=0.4d-2.2(千克)式中 d——导线外径(毫米)防振锤由一定质量的重锤,具有较高弹性、高强度的度锌钢绞线及线夹组成。
